1康佳液晶彩色电视台达DPS-220QP开关电源维修资料

    台达DPS-220QP电源板应用于康佳LC-TM3211, LC-TM3211GD, LC-TM3212, LC-TM3216, LC-TM3218、LC-TM3219、LC-TM3288、LC-TM3228S, LC32AS12, LC32AS28、LC32BT11、LC32BT11GD,LC32BT19C、LC32BT20、LC32BT20A、LC32BT26、LC32BT29C、LC32CS11、LC32CT36AC、LC32CT36C、LC-TM3711、LC-TM3711 GD ,  LG- TM3712 ,  LC-TM3718G,  LC-TM3719,  LC-TM3720,  LC37AS12,LC37AS28、LC37BT11、LC37BT19DC、LC37 BT20、LC37 BT26、LC37BT29C、LC37 BT29 DC、LC37CS11、LC37CS12, LC37DS30C, LC37DS30DC, LC37DS36C, LC37DT08C, LC37DT68C等液晶彩色电视中。

    该电源板由三部分组成:一是以集成电路UCC28051 (IC1)为核心组成的PFC电路,将整流滤波后的市电校正后提升封400V为主、副开关电源供电;二是以集成电路ICE3B0565 (IC901)为核心组成的副开关电源,产生+5VSB电压,为主板控制系统供电,同时产生VA电压,经开关机电路控制后,为PFC和主电源驱动电路提供VCC电压;三是以集成电路DLA001 D (IC3)为核心组成的主开关电源,产生24V, 12V电压,为主板和逆变器板供电。

    开关机采用控制PFC电路IC1和主开关电源驱动电路IC3供电的方式。接通市电电源后,副电源首先工作,产生VA电压和+5VSB电压,其中+5VSB为控制系统提供电源,二次开机后并关机控制电路将VA电压送到驱动电路IC1和IC3,为其提供VCC供电,PFC电路和主电源启动工作,为整机提供24V,12V电压,进入开机状态。

    该开关电源一是在副电源设有市电检测保护电路,市电电压过低时,将IC901的1脚电压拉低,以IC901为核心的副电源停止工作;二是在一次电路设有以运算放大器IC2 (DAS01 A)为核心的保护电路,对输入的AC220 V市电和PFC输出的400V电压进行检测,当市电电压异常或PFC输出的400V电压异常时,运算放大器输出电压产生翻转,控制VCC供电电路停止向IC1或IC3供电,PFC电路和主电源停止工作;三是在电源板的二次侧设有以晶闸管Q603为核心的过电压、过热、过电流保护电路,发生过电压、过热、过电流故障时,检测电路向匹03-的栅极送入高电平触发电压,Q603导通,将开关机光耦合器IC903的1脚电压拉低,进入待机保护状态,开关电源停止工作。

    解除副电源市电保护的方法是将IC901的1脚外部Q904的栅极对地短路。解除二次侧Q603保护的方法是将Q603的栅极与地短路。逐路解除保护的方法是逐个断开Q603的栅极隔离二极管:过电流保护断开D605-1/2,过热保护断开D608,过电压保护断开D603, D604,如果断开哪个二极管后不再保护,则是该隔离二极管所在保护检测电路引起的保护。

    该电源板的集成电路引脚功能和维修数据如表1~表4所示。

表1  UCC28051 (IC1)引脚功能和维修数据

表2  DASOIA (IC2)引脚功能和维修数据

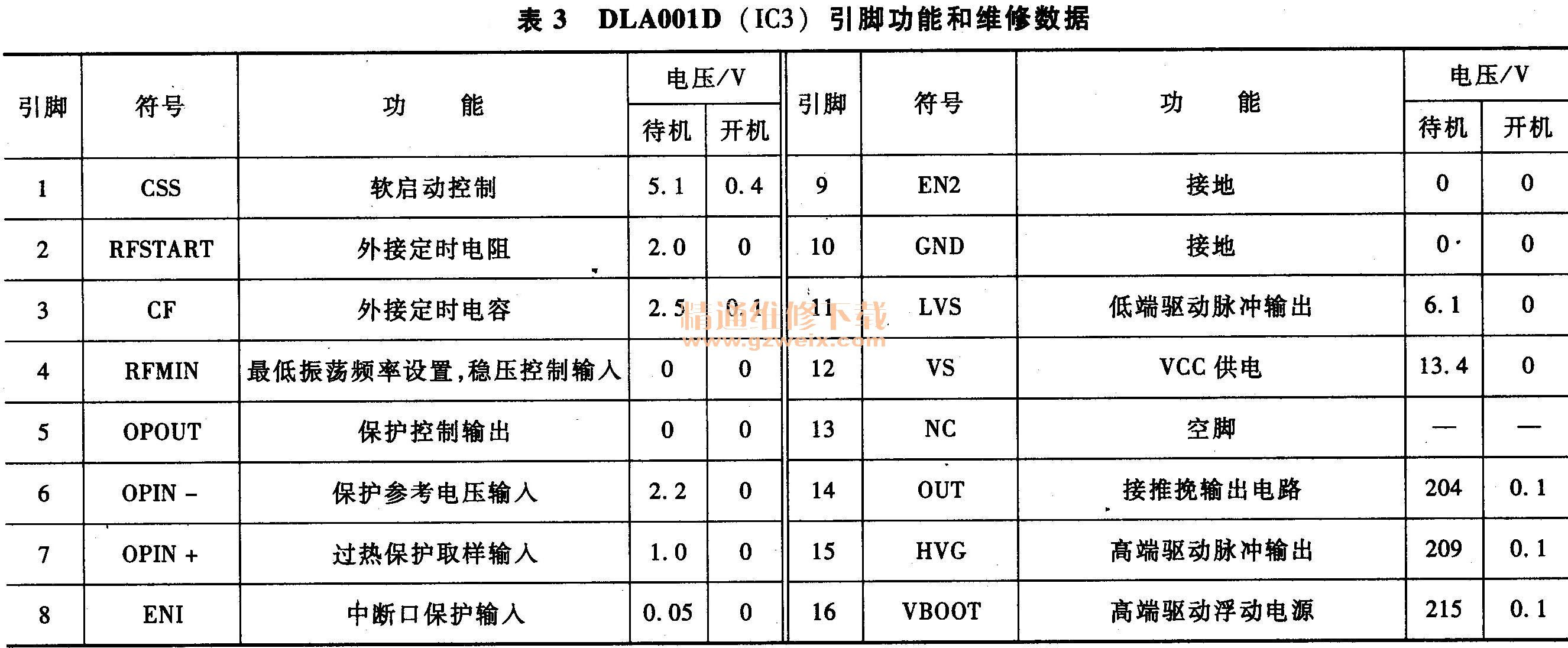

表3  DLAOOID (IC3)引脚功能和维修数据

表4  ICE3BO565 (IC901)引脚功能和维修数据
