一、适用机型

康佳 LC-TM3211、LC-TM3211GD、LC-TM3212、LC-TM3216、LC-TM3218、LC-TM3219、LC-TM3288、LC-TM3228S、LC32ASl2、LC32AS28、LC32BTll、LC32BTllGD、LC32BTl9C、LC32BT20、LC32BT20A、LC32BT26、LC32BT29C、LC32CSll、LC32CT36AC、LC32CT36C、LC-TM3711、LC-TM3711GD、LC-TM3712、LC-TM3718G、LC-TM3719、LC-TM3720、LC37ASl2、LC37AS28、LC37BTll、LC37BTl9DC、LC37BT20、LC37BT26、LC37BT29C、LC37BT29DC、LC37CSll、LC37CSl2、LC37DS30C、LC37DS30DC、LC37DS36C、LC37DT08C、LC37DT68C 等。

二、电路原理分析

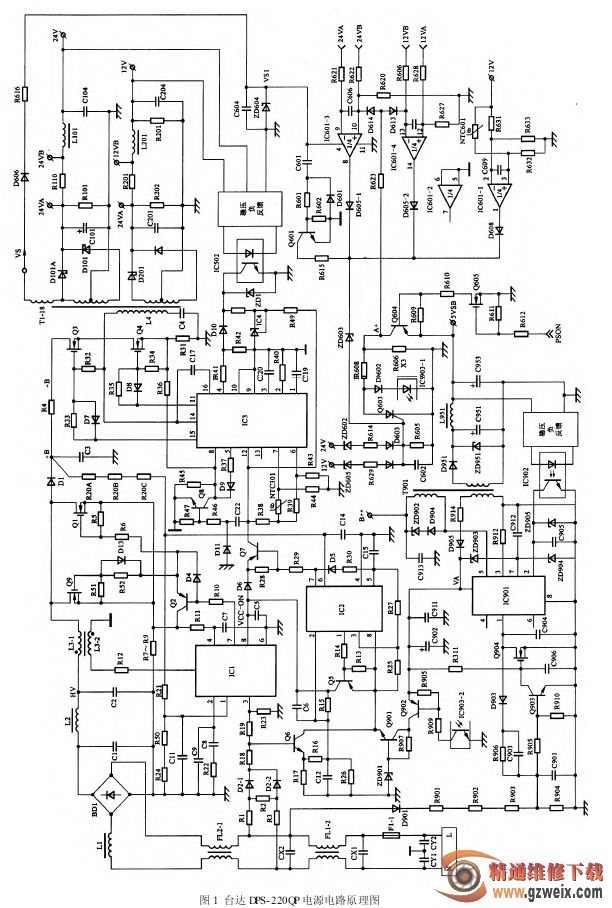

本电源功率因数校正(PFC)处理采用 UCC28051，脉冲频率调节电源采用 DLA001D，单极性电源控制输出采用 ICE3B0565。这是一款能适应市电大范围变化(AC 100～260 V)的 LCD 开关稳压电源，它包括：自适应开关电源，单极性开关稳压电源，双极性开关稳压电源，电压顺序开闭控制电路，过压、过流和过热保护等电路。其输出电压有 24 V、12 V 和 5 V，由 CPU 控制其开机或待机，待机仅有 5 VSB 输出。其简化的电路原理图如图 1 所示。

1. 单极性开关稳压电源

市电(AC 220 V)进入开关电源，供给一方面通过桥式整流(BDl)和 π 式滤波(Cl、L2、C2)后，得到脉动直流电压 VHV。此时，Q9、Q1 还处于截止状态，VHV将通过 L3-1 和 D1 使 +B 端获得 VHV电压，使那些以 +B 为主要供给电源的开关电源 (如以 IC901 为核心的单极性开关稳压电源)具备了工作条件；另一方面，市电进入电源之后，交流电通过 D901 的半波整流，R901、R902、R903 与 R904 分压耦合至 Q903 的基极，使 Q903导通，接着是 Q904 截止，也使 D903 截止。于是 IC901的①脚对外接电容 C904 充电，电压的逐渐上升形成对IC901 自激振荡的软启动。启动后的厚膜电路 IC901依靠内部频率约为 20 kHz 脉宽可调的自激振荡方波，驱动内部功率管从 IC901⑤脚输出功率方波，控制变压器 T901 的初级绕组的通断。接通时，功率管饱和，IC901⑤脚为低电位，初级绕组中的电流线性增长；断路时，功率管截止，IC901⑤脚为高电位，初级绕组中储存的磁能向次级绕组释放，D904、ZD902 为初级绕组提供续流通路，避免在 IC901⑤脚产生极高的感应电压。IC901 的③脚外的电阻 R912 为内部功率管电流的采样电阻，一旦发生过流现象，IC901③脚的电压超过额定值，将使内部比较电路翻转，从而中断 IC901⑤脚的方波输出，最终导致停振，无电压输出。
