经观察发现，除光电耦合器IC2(336)外壳有一小鼓包外，其他一切正常。此电源开机瞬间，机箱内部发出“砰”地一声，随后箱内冒烟。

　　此现象说明电路存在严重短路。经仔细检查发现，保险丝管Fl(6.3H/205V)．副电源中的脉宽调整管Q901(MPS2222A)、MOS开关管Q902(K3067)、Q902G极钳位稳压管ZD902(182)、过流检测电阻R906(1.2Ω)均已损坏，而主电源MOS开关管Ql(7N80)、过流检测电阻R5A（0.15Ω/2W）均正常。IC2尽管外壳有一小鼓包，但实测其各脚非在路电阻均正常，估计其电参数已变，决定不再使用它。

　　各元件代换如下：IC2用PC817代换；ZD902用BZX55C20代换；R906用同规格电阻代换。Q901、Q902两管因无法找到同型号管子，只好用ATX2500-65PC微机副电源中的C945P、3N80代换。

　　通电，测副电源+5VSB空载输出为+3.2V．电压偏低，不行。

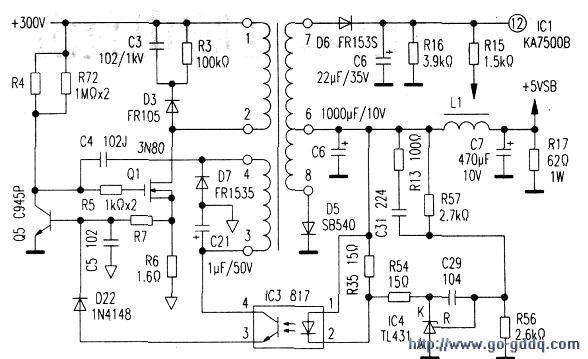

　　AIX2500-65PC微机副电源实绘电路图如下图所示。

　　参照ATX2500-65PC副电源，将启动电阻R951A、R951B总阻值改为510kΩ．输出电压变为+3.9V．仍然偏低。现将启动电阻恢复到原态。

　　难道是电路参数不同引起ZD903(11C2)过压保护？将ZD903参数改为，18V．输出电压变为+4,85V，当将参数改为242后．+5VSB空载输出为+5v．ICI(7)脚供电电压为+24V，电压恢复正常。

　　现将A1X20脚插座中的(14)脚（绿线）与其中的黑线短接后，启动主电源，主电源各路输出电压正常，可副电源+5VSB输出却变成了+4.6V，+24V变成了+23.5V，这显然不行。看来是副电源带负载能力太差，现将过流检测电阻R906阻值由1.2Ω改为lΩ，再测副电源不管是空载还是带负载．+5VSB输出均为+5v。至此，故障彻底排除。
