电源转换器实现高性能电源管理
来源:本站整理  作者:佚名  2011-12-09 06:28:04



      为工业、网络/通信及最新的消费类应用设计负载点系统的工程师必须不断地确保设计上的许多权衡。基于分立解决方案衡量器件的优劣之处并将其与集成型解决方案进行比较,成为最近较为重要的权衡方法之一,因为每种选择都有其需要权衡之处。此外,工程师还必须考虑将此选择设计到应用及将产品投放到市场所需的时间。最后,系统可靠性、高密度及单一供应商能力也都是在选择电源转换器时的重要考虑因素。

      除上述所有考虑之外,负载点系统工作在低占空比时所需的两级功率转换将会占用许多昂贵的电路板空间和电能,因为它将产生两组级间转换损耗。本文将对设计人员所面临的权衡类型以及特定解决方案的优点进行讨论。

      节省昂贵的电路板空间和电能

      节省电路板空间和电能最有效的一种方法就是在降低输出电容的同时,去除昂贵的外部元器件。麦瑞半导体公司(MICrel)的SuperSwitcher II系列提供了一种可供考虑的解决方案,它在尺寸仅为5mm×6mm的QFN封装中集成了高密度的MOSFET和高性能同步PWM控制器。已获专利的超高速控制(Hyper Speed Control)架构可在降低输出电容的同时,获得超快速的瞬态响应,该解决方案也使(高VIN)/(低VOUT)运作成为了可能。这一宽范围输入的DC-DC转换器系列是许多工业、网络/通信及高端消费类应用的极佳选择。SuperSwitcher II系列可以消除对外部补偿元件的需求,使设计变得更加紧凑、可靠且成本更低。

      其他器件使用的是标准电压模式和电流模式控制拓扑,而麦瑞半导体SuperSwitcher II系列采用的却是已获专利的Hyper Speed Control控制架构。这种控制拓扑使用比较器替代传统的误差放大器来开启和关闭转换器,这可以使外部补偿环路运行更顺畅,并避免与标准控制方案相关的一些问题。这些DC-DC转换器具有一个变量控制环路,它可以逐周期地根据输入/输出电压来动态调整导通时间。这意味着转换器是以准固定频率(pseudo-fixed Frequency)模式工作。只要将开关频率偏差保持在其标称频率的±20%以内,即可获得极易预测的EMI特性,这使得滤波和其它抑制技术实现起来更为轻松,同时,其实现成本也将更为低廉。

SuperSwitcher II系列DC-DC转换器可在任何电容器(Any CaPACitor)下稳定工作,与陶瓷或电解输入/输出电容均能很好搭配,这为繁忙的设计人员提供了更多的灵活性和更低的BOM成本。

      设计灵活性

      MIC2XXXX系列具有从4.5V至75V的宽范围输入电压,并能提供低至0.8V的输出电压,该系列产品针对300kHz开关频率下5/7/12A输出负载电流而设计。该器件采用散热增强型封装,高度仅为0.85mm,可安装于母板背面,因此是空间受限及高密度应用的理想选择。这些DC-DC转换器具有可扩展的通用外形,因此,设计人员仅需简单地 “剪切和粘贴”便可完成设计,从而可以大幅降低风险并加速产品上市时间,这对于迅速发展的中国市场而言是一项关键的设计考虑因素。

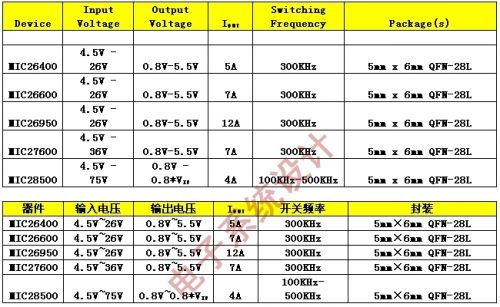

      表1:MIC2XXXX器件规格一览表。


[1] [2] [3]  下一页
