Boost升压电路中磁环磁芯测试对比
来源:本站整理  作者:佚名  2011-12-09 06:28:00



      刚刚学习电源的东西不久,做boost升压恒流电路。测试时发选用不同的磁环对电路的效率等有很大影响。为此找了我手上现有的一些磁环和磁芯。贴上测试图和数据。当然,高手肯定都很熟悉了,我入门不久,很多还要需向大家多多学习。这次测试没有针对某一输出功率做测试,而只是简单的无反馈输出,旨在给大家一个感性的认识而已。相信对新手很有大帮助。

      先来看看磁环磁芯,手上有绿环,黑环,还有一个我觉得是铁铝硅环(从其它电源上拆下来的)黄白环,EE25磁芯


      上图除了拆下的那个黑环(猜测的铁铝硅环)线径是0.6的,其它的都是我用0.9的铜线绕的。先上两个测量图


      我找了另一个搞电源的朋友那边弄了点铜线绕的。这个图片是在他那拍的(绕那个EE25磁芯和那个200多uH黄白环电感,为了绕的紧一点,还真辛苦。铜线太粗,力气活。手都勒痛了,不过为了得到数据,值得。呵呵)

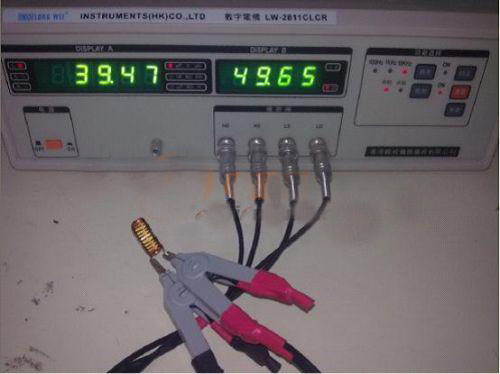

      再上几幅电感量的测量图片


      黑环  双股铜线绕11圈 电感量1.3327uH  Q值 24.49

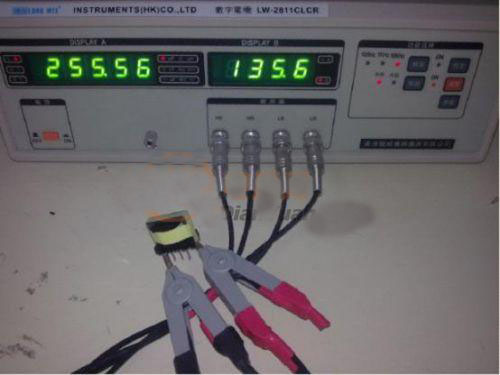

EE25磁芯  电感量225.56uH  Q值 135.6(为了绕这个磁芯,我用砂纸和挫刀开气隙,力气活。绕线时手被线勒得很痛。不过为了得到数据,值得。呵呵)

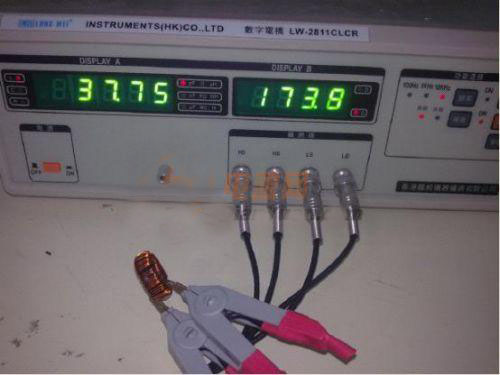

      我猜测的铁铝硅环 三股铜线并绕20圈  电感量37.75uH  Q值 173.8

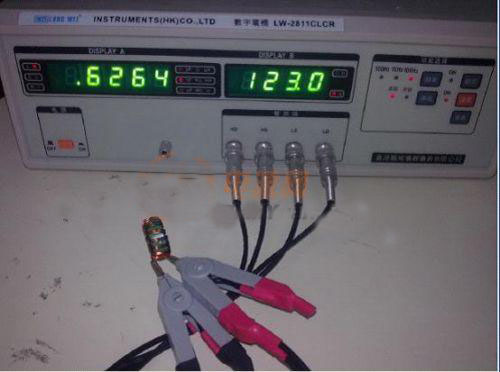

 绿环双股铜线并绕17圈 电感量 626.4uH  Q值 123


[1] [2]  下一页
