长虹M8屏机芯的电源工作管理由集成电路IC501执行。当整机通电后．5v电压产生，通过R505限流、D505降压和C509滤波后形成4V的工作电压，加到IC501的(1)脚。同时，该电压经过复位集成电路IC502加到IC501的(6)脚，给IC501内部的硬件复位，内部的振荡电路工作．IC501按预定程序进入待机工作状态。

　　IC501的引脚功能如下：

　　(1)脚：VCC,D509/D510、C515、C511整流滤波后形成的5v电压，经R505、D505、C509限流滤波后形成iE501的4V工作电压。

　　(2)脚：vss，接地。

　　(3)脚：XIH，振荡信号输入。

　　(4)脚：Xour，振荡信号输出。

　　(5)脚：CNVss，接地。

　　(6)脚：RESET，集成电路复位信号输入．4V电压通过IC502产生复位信号加入该脚。

　　(7)脚：STB-PS信号输入，用于检测电源板是否接人屏电路。

　　(8)脚：PFC DET信号输入，用于检测PFC形成电路是否工作正常。

　　(9)脚：F STB PC ON/OFF．F STB14V控制信号输出。

　　(10)脚：DISCHARGE控制信号输出，当进入保护状态后关闭热地部分的14V电压。

　　(11)脚：继电器RLA02控制信号输出。

　　(12)脚：继电器RIA03控制信号输出。

　　(13)脚：ALL OFF屏保护信号输出。

　　(14)脚：Vsus ON/OFF控制，Vsus电压控制信号输出。

　　(15)脚：Vlow On/OFF控制，Vlow电压控制信号输出。

　　(16)脚：PFC ON/OFF控制．PFC形成电路打开控制信号输出。

　　(17)脚：Ps sos电源OK信号输出。

　　(18)脚：STB 5V ON/OFF控制．STB SV电压开关控制信号输出(19)脚：Vscs GOOD信号输入，Vsus电压检测信号输入。

　　(20)脚：Paner Moder ON/OFF控制信号输入，生板开／待机控制信号输入。

　　(21)脚：AC DET信号输入，交流检测信号输入。

　　(22)脚：Vlow Good信号输入，Vlow电压检测信号输入。

　　(23)脚：F STB ON/OFF信号输入．F STB开关信号输入。

　　(24)脚：ECO ON信号输入。

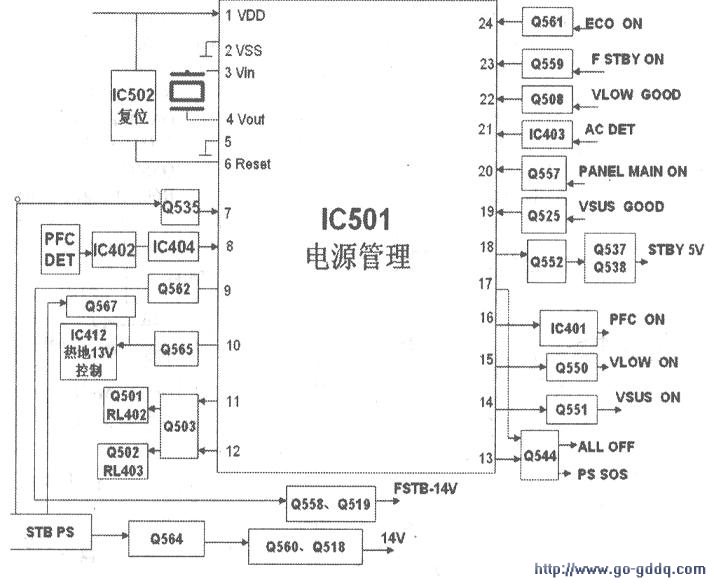

　　IC501的控制方框图如下图所示。
