形成屏组件所需电压电路主要由IC520(LSSK62)、T407、T402、T404、IC509(L6565)、T601及外围电路组成，是等离子屏电路组件的电能提供部分。这部分电路需要功率大、效率高、干扰小的电路拓扑来提高整机效率和减少自身的功耗，为此，这部分电路采用了新型的LLC半桥谐振电源变换电路来提高效率。

　　1、LLC谐振电源变换电路原理简介
　　

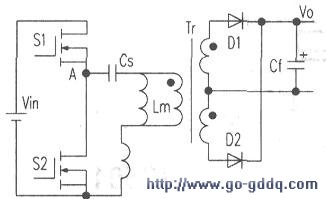

　　LLC谐振电源变换电路主要由矩形波形发生器、LLC谐振网络、谐振开关变压器、整流滤波电路组成，其半桥谐振电源变换电路原理简图如下图所示。

　　图中元器件包括两个功率MOSFET管SI和S2．它的栅极输入的脉冲占空比都为50%．且为互补；谐振电容cs;副边匝数相等的中心抽头变压器Tr，其漏感为LS，励磁电感Lm．Lm在其中的一段时间也是一个谐振电感；Dl和D2为LLC谐振变换电路的整流器件；Cf为LLC谐振变换电路的滤波电容。VIN为半桥谐振变换电路输入的直流电压，它的工作电压波形及开关顺序如下图所示。

　　图中VgSl为加在功率MOSF管栅极的工作波形；Vgs2为加在功率MOSF管栅极的工作波形；ils为漏感电流波形；im为励磁电感的电流波形：VA为图中A点的波形；iDl为整流管Dl通过的电流波形：

　　1D2为整流管D2通过的电流波形。图中简要表述了LLC谐振开关电源理想状态下一个周期的工作波形。

　　2、M8机芯Vlow电压形成电路
　　
　　Vlow形成电路的驱动由IC520(LSSK62)担任，它是东芝公司生产的LLC谐振集成电路驱动器，外围元器件简单，工作可靠，采用贴片16脚封装。

　　(1)LSSK62的工作电压控制电路：当主板发出二次开机指令后，电源板插座P25的(7)脚（PANEL-MAIN-ON）变为高电平(3.3V)，该信号分成两路，一路经R616、R687分压后使0553导通，Q554（P沟道场效应管）也跟着导通，输出15V的电压经R563、D521、C843隔离滤波后加到IC520的(15)、(16)脚，为集成电路供电。集成电路开始工作，但是(2)脚没有控制电压输入，集成电路的(12)、(13)脚没有互补的激励脉冲输出．Vlow形成电路工作于待命状态。

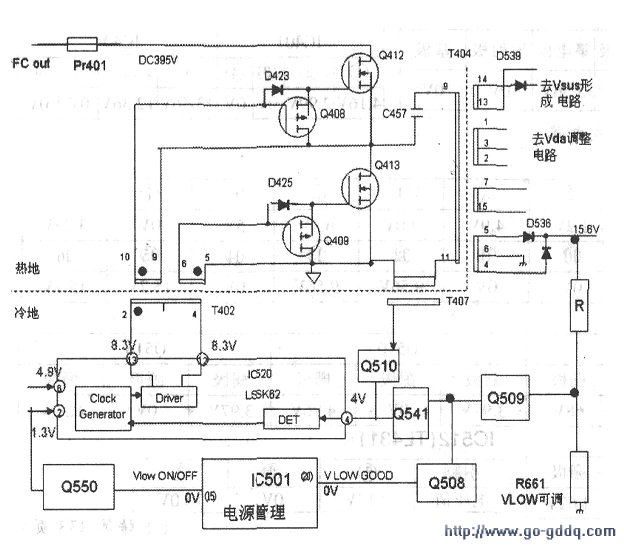

　　(2)Vlow形成电路简述：功率因素校正电路工作正常后，电源管理集成电路IC501从(15)脚发出低电平的VlowON/OFF控制信号，经R540限流后加到Q550（P沟道场效应官）的栅极，Q550导通，Q550输出高电平，经R602、R606分压R612、R922限流后，加到IC520(LSSK62)的(2)脚，IC520进入工作状态。Vlow形成电路的方框图如下图所示。

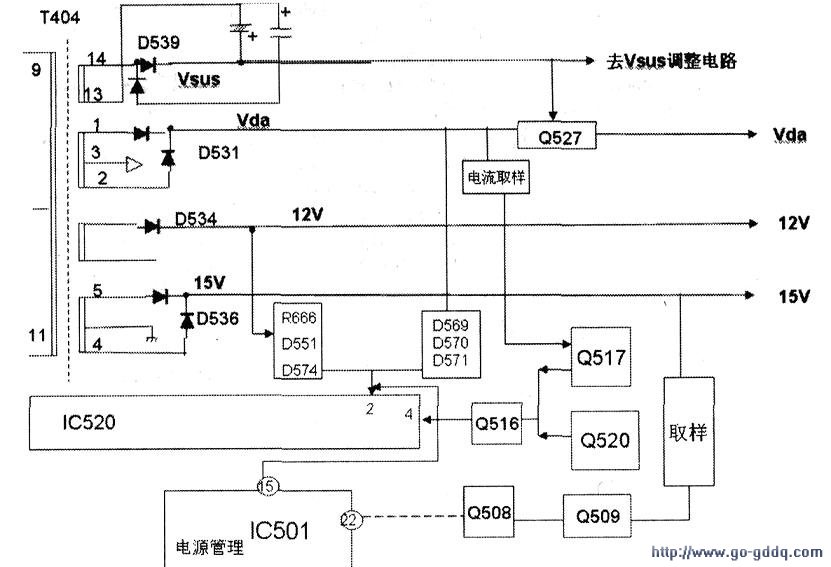

　　(3)Vlow形成电路部分的保护电路和Vlowgood识别电路：Vlow形成电路部分的保护电路主要由过流限制电路和过压保护电路组成。下图为Vlow形成电路的保护方框图。

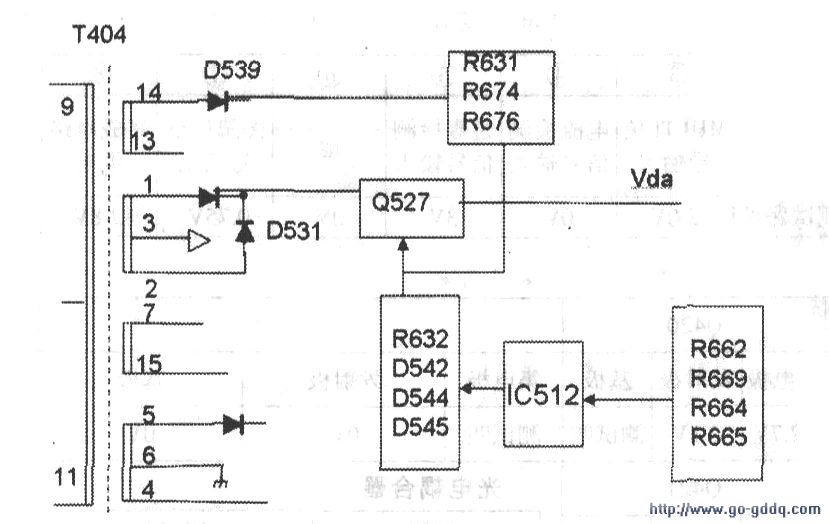

　　(4)Vda电压调整电路Vda电压调整电路由0527（N沟道场效应管）、IC512（精密型可调基准三端稳压集成电路）和取样电路组成。方框图如下图所示。

　　(5)Vsus电压调整电路Vsus电压调整电路主要由T601、IC506（精密型可调基准三端稳压集成电路）、Q507（N沟道场效应管）、IC509(L6565)及外围元器件组成。

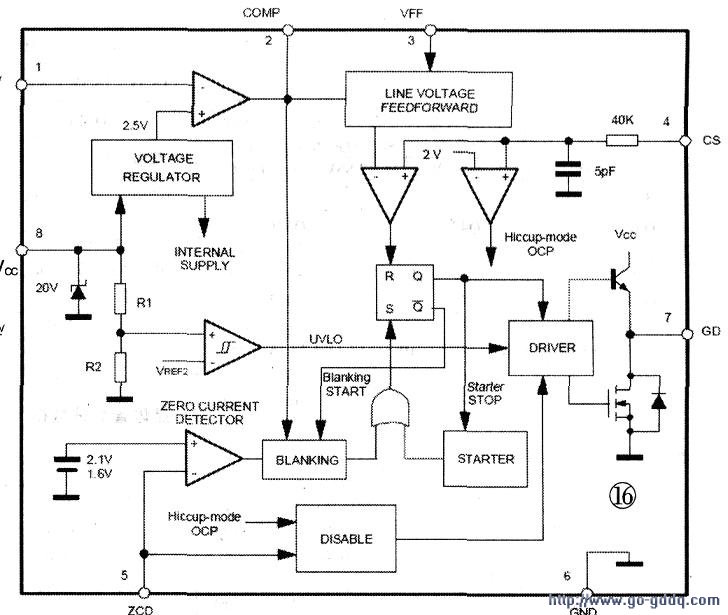

　　L6565采用8脚DIP封装和8脚so贴片封装，内部方框图如下图所示。引脚功能如下：

　　(1)脚：INV，内部误差放大器反相输入，通过R603接稳压信号，用于稳定输出电压；
　　
　　(2)脚：COMP，内部误差放大器输出端，通过R601、C633接(1)脚，提高内部误差放大器的响应带宽：

　　(3)脚：VFF，线路电压前馈输入，通过检测线路电压输入，调整内部工作电路，使输出电压功率恒定，该信号通过R608、R695、R652和R671分压获得：

　　(4)脚：cs，过流检测信号输入，通过R657接开关管0507的源极：

　　(5)脚：ZCD，变压器退磁零电流检测输入，通过R646、R647接开关变压器的5/4绕组；(6)脚：GND，地。此处接C604的负端，不是与等离子屏体地相连；(7)脚：CD．±400mA驱动信号输出，通过R654和D587接0507的栅极，直接驱动功率MOSF管；(8)脚：vce，集成电路供电输入，通过D586整流，C603滤波获得；导通门限电压典型值为13.5V，关闭门限典型值为9.5V，一旦供电．lC内部的栅极驱动电路直接由vCC供电，其他部分由7V线形稳压调整电路供电；一旦vcc电压降低到UVLO门限电压以下．IC输出将被关闭。

　　Vsus电压调整电路主要由T404的13/14绕组产生的感应脉冲经D539、C605、C604二次倍压整流的电压降压而成。IC509和T601组成串联降压开关电源，方框图如下图所示。
