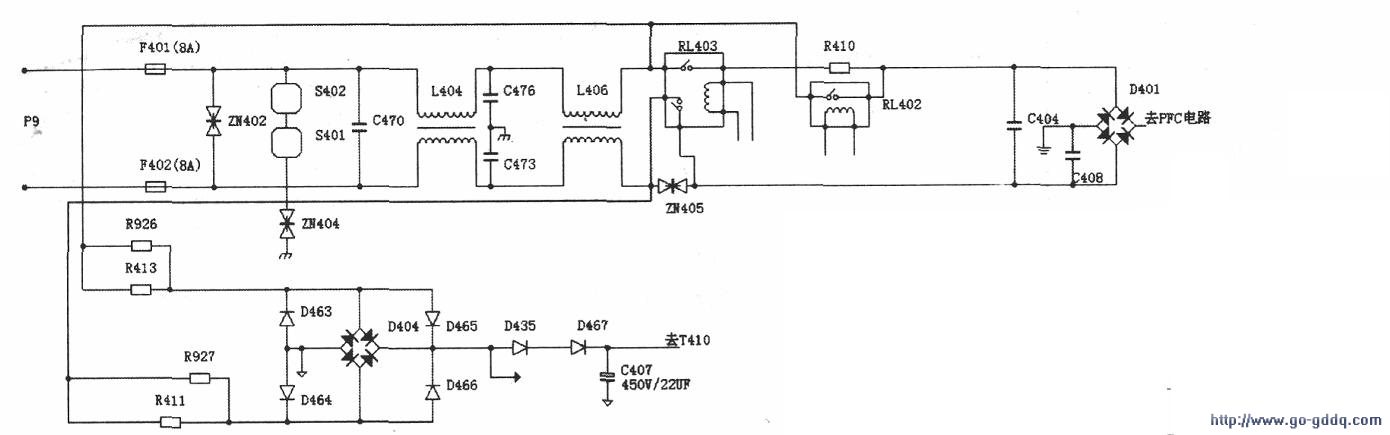

松下M8屏等离子彩电主电源上的进线抗干扰电路由电压过高限制电路、进线滤波电路组成，如下图所示。

　　1．电压过高限制电路／防雷击电路
　　
　　当从插座P9输入的电压过高时（火线和零线）或有雷电进入时，压敏电阻ZN402的两端电压升高，当ZN402上的电压超过ZN402的保护电压值时，输入电流增大，使F401(8A)、F402(8A)因过流而开路．从而保护后级电路不会因电压过高而损坏。当火线与地线间的电压过高时，该电压经S402、S401加在ZN404上，当ZN404上的电压超过ZN404的保护电压值时，输入电流增大，使F401、F402因过流而开路，保护后级电路不会因电压过高而损坏。

　　2．进线滤波电路
　　
　　电磁干扰滤波器也称EMI滤波器。电网干扰噪声可分为两大类：一类是电网引入到设备的外界干扰；另一类是由设备本身产生的干扰经电源线传输到电网的干扰，电子设备既是噪声的干扰对象，也是一个干扰源。因此，进线滤波器也必须是双向性的滤波器，一方面滤除电网输入设备的电磁干扰，另一方面避免电子设备产生的噪声反馈回电源。从噪声特点看，噪声干扰分为差模干扰和共模干扰。差模干扰是两条电源线之间的噪声，共模干扰则是两条电源线对地的噪声。因此，进线滤波器应对差模干扰和共模干扰都有滤波作用。

　　本机的进线滤波电路由C470、1404、C476、C473、LA06组成双丌型滤波网络。IA04和IA06是共模线圈．组成两级共模滤波网络，滤除电网或电源产生的对称干扰信号，在差模干扰时，干扰电流在共模线圈内产生的磁通相反，使线圈电感几乎为零，对差模信号没有抑制作用。

　　C470、C476、C473组成不平衡滤波网络，滤除电网或电源产生的不对称干扰信号。电路中．C470、C476、C473是安全电容，要求耐压值很高。
