4、14V电压输出
电源管理CPU接到(7)脚送人的等离子屏组件接入信号后，从(10)脚送出低电平的开关信号。0565导通，集电极变成低电平。该控制信号分成三路，第一路控制信号使光电耦合器IC412内部的发光二极管发光．IC412内部的光敏三极管等效电阻降低．D436输出的13V电压一路使0438导通，IC407进入正常工作模式。另一路使0403（N沟道场效应管）导通，其漏极电压变低，0417（P沟道场效应管）导通，输出13.5V的工作电压。第三路通过R435加到0434（N沟道场效应管）的栅极，0434导通。
第二路控制信号使0567截止，不再对Q564的基极电流分流，Q564导通。D566整流出的22V电压经0560(P沟道场效应管)G/s极和R558、Q564的c/e极到地，Q560导通，输出22V的电压经R570加到0518（N沟道场效应管）的栅极，0518导通，输出14V的直流电压为后级电路供电。
5、待机5v保护电路
本机保护电路主要由过流保护、尖峰吸收电路、过压保护电路组成。
(1)尖峰吸收电路本机的尖峰吸收电路由D411组成。在开关管Q431导通时，D411的负极电压比正极电压高，D411截止。当开关管由导通转变为关断瞬间时，由于电感两端的电流不能突变，Q431的漏极会瞬间产生一个尖峰电压。如不接尖峰吸收电路，开关管很容易在关断瞬间过压击穿。
当接入尖峰吸收电路后，Q431漏极的尖峰电压经D411反馈回电源，保护0431不在关断时过压击穿。
(2)过压保护过压保护电路有两路，第一路由D563、R544、R552、光电耦合器IC409、Q414、Q415、R912、R913、R914、R915、IC407组成。当D510/D509整流、C515滤波输出的电压超过6.2V时．D563击穿，光电耦合器IC409内部的发光二极管发光，IC409内部的光敏三极管等效电阻降低，Q415(PNP)的基极电流经R913、IC409到地，Q415导通，集电极输出高电平，Q414内部电路如右图所示。
内部的一个NPN型三极管导通，使Q415的基极锁定为低电平，防止电源进入开机一保护一保护一开机的循环中。0415集电极输出的高电平还使Q414内部的另一个NPN型三极管导通。把IC407的脚拉成低电平，IC407停止驱动脉冲输出，待机5v电源进入保护状态。
第二路过压保护由Q415、、R912、R913、R914、R915、、IC407组成。当某种原因使输出的电压超过20V时，击穿，0414内部的两个NPN型管的基极得到电压而导通，一路使导通，使Q414内部的NPN型三极管锁定为高电平，另一路使IC407的脚变成低电平．IC407停止驱动脉冲输出，待机5v电源进入保护状态。
过流保护过流保护电路由R446、R470、R466、0440、R468、IC407组成。当某种原因使Q431过流时，R446、两端的压差变大。经R466限流后，加在Q440的基极。Q440的导通程度增加，使IC407输出的驱动脉冲占空比减小。Q431的导通时间减少，、R470两端的压差变小。避免过流损坏。当R446、R470两端的压差较大时，则关闭IC407的驱动脉冲输出。
6、AC-DET检测电路

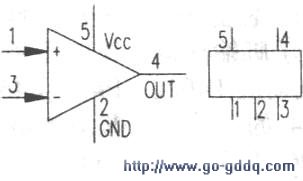

AC-DET检测电路由、Q424、Q434、Q435、、电压比较集成电路、光电耦合器IC403和电源管理集成电路IC501及外围元器件组成。IC411内部电路如左图所示。
为集电极开路型电压比较器，引脚功能如下：(1)脚比较器正端输入：(2)脚比较器接地端；脚比较器负端输入，本机接基准电压5.1V输入；(4)脚比较器集电极开路输出．电流从外接电路流入lC内部；(5)脚比较器供电。
正常时，交流电压经R432、、C416限流隔离．D413、D414、、R925、D461整流稳压后，加在0423（N沟道场效应管）的栅极，0423导通。同理．R429、C419、C415、D410、、R908、D437整流稳压后，使Q435导通。Q423、Q435的共同导通使0436、0424的栅极变为低电平。Q436、0424截止，不影响检测电路。
输出的13.5V电压经限流．D403稳压成5.1V电压，加在线性集成电路IC411的(3)脚和线性集成电路IC402的(3)脚比较器负端，作为基准电压输入。
整流后的电压经分压电阻R903、R904、R905、R906、R928、、R930、R931分压后加在的漏极，此时Q434导通，输出随交流电压变化的直流电压，加在的(1)脚比较器正端。经IC41l内部比较后从(4)脚输出比较结果信号。当脚电压比(3)脚电压高时．(4)脚有两只脚的压差电压输出，光电耦合器IC403内部的发光二极管发光，内部的光敏三极管等效电阻降低，对的(21)脚电流分流．IC501判断交流电压输入正常。
当交流电压降低时到IC411的脚电压等于(3)脚的基准电压时，内部比较器反转，脚不再需要电流输入，光电耦合器IC403内部的发光二极管因无电流流过而不再发光。IC403内部的光敏三极管等效电阻变大，不再对电源管理集成电路IC501的脚电流分流，IC501检测到这一信号后，发出保护指令，使整机工作在保护状态，关闭除5v待机形成电路外的其他电压输出。
