基于麦克风阵列的信号采集处理系统设计
来源:本站整理  作者:佚名  2011-12-18 16:41:30




1.3 DSP数据处理模块

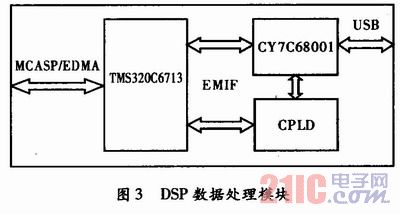

    设计中数据处理模块选择TI公司浮点DSP芯片TMS320C6713作为模块核心。TMS320C6713为高性能32位浮点DSP,适用于专业音频信号处理,其主频可达300 MHz,处理速度高达2 400 MIPS/1 800 MFLOPS。其内部采用改进的哈佛结构;具有256 kB的片内存储空间;丰富的外设包括两个多通道缓冲串口(McBSP)、两个多通道音频串口(McASP)、SPI和I2C等;增强的直接存储器访问(EDMA)控制器,可控制16个独立通道完成不受CPU干预的数据传输;32 bit的外部存储器接口(EMIF),能与SRAM、ERPOM、Flash、SBSRAM和SDRAM无缝连接。DSP数据处理模块框图如图3所示。



    其中,TMS320C6713通过McASP与前端的A/D采样模块相连,并利用EDMA数据传输速度快、传输量大,且不占用CPU时钟周期的特点,将采集数据转存至TMS320C6713的片内存储空间。TMS320C6713外接CPLD控制EMIF接口,通过对EMIF接口上CE3空间的控制,控制USB芯片CY7C680 01,完成TMS320C6713与PC机平台间的USB数据传输。
1.4 A/D采样模块与DSP数据处理模块接口设计
    4片PCM4204芯片与TMS320C6713的McASP1相连接,其连接示意图如图4所示。



    图4中,PCM4204 A采用主动工作模式,PCM4204B、PCM4204C和PCM4204D采用被动工作模式。系统采用I2S数据格式,PCM4204A的SDOUT1输出的是1和2通道的数据,SDOUT2输出的是3和4通道的数据;PCM4204B的SDOUT1输出的是5和6通道的数据,SDOUT2输出的是7和8通道的数据;PCM4204C的SDOUT1输出的是9和10通道的数据,SDOUT2输出的是11和12通道的数据;PCM4204D的SDOUT1输出的是13和14通道的数据,SDOUT2输出的是15和16通道的数据。

上一页  [1] [2] [3] [4]  下一页
