依据PCM4204的I2S数据格式，将接收帧同步信号的宽度定为32 bit，接收延迟设置为1个delay；AXR[0]～AXR[7]设置为接收模式。

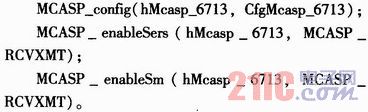

    通过以下函数，完成对McASP1接口的配置


2．2 EDMA传输程序设计

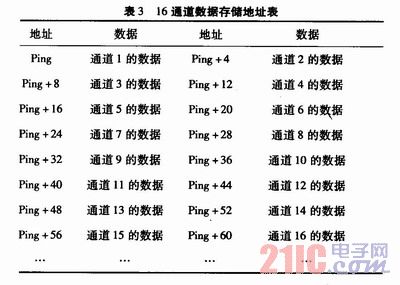

    为保证数据的完整性，选用PINg-Pong模式对EDMA传输进行配置，Ping缓存存放如表3所示，Pong缓存与Ping缓存结构相同。

    依据Ping、Pong缓存数据格式，对EDMA接收进行配置，即对：EDMA的opt，SRC，cnt，dst，idx，及rld寄存器分别进行设置。通过opt寄存器设置数据长度为32 bit，源数据和目的数据为一维方式，源地址固定，目的地址采用索引，启用帧同步等。源地址和目的地址分别写入src，dst寄存器。cnt寄存器主要用于配置帧计数和单元计数。由于采用I2S的数据格式，所以1帧数据只包含2个单元数据。通过配置idex及rld寄存器，目的数据可以按照设定的索引方式存储。
2．3 DSP端OSB接口程序设计
    首先，通过调用用户的初始化函数，使能外部中断并初始化USB寄存器。之后，程序通过数据传输函数，完成DSP与PC机的数据传输。
    USB初始化程序配置如下：
    (1)使能外部中断6(EXT_INT6)。
    (2)加载USB描述表，并进行自举检测，如自举不成功，则重新自举，直到端点0收到设置包为止。
    (3)配置USB为异步从FIFO(Asynchronous SlaveFIFO)模式，采用内部48 MHz时钟源。
    (4)读取FNADDR寄存器，判断USB工作状态。
    (5)依据USB工作状态，配置EP2、EP4、EP6、EP8，并设置一次传送的Byte长度。设置EP2、EP4为BULK OUT，EP6、EP8为BULK IN，其缓冲大小分别为2×512 Byte。
    在数据传输过程中，PC端通过EP2向DSP发送读数据命令，DSP通过外部中断收到读命令后，使用EP6发送已采集好的数据。在声音数据采集系统中，每路麦克风以96 kHz进行24位采样，按照ping-pong方式进行存储。在传输过程中还需进行判断，当采集数据存储在ping缓存时，发送pong缓存中的数据，当采集数据存储在pong缓存时，发送ping缓存的数据。
    由于TMS320C6713通过EMIF的CE3存储空间可以外扩USB2．0接口，需对EMIF接口的CE3寄存器进行配置，将USB接口设为16位异步存储接口，设定读／写的建立时间(Setup)、促发时间(Strobe)、保持时间，使其满足CY7C68001的读／写时序要求。
2．4 PC机平台应用程序设计
    PC端接口程序采用VC++6．0编写，首先调用OpenDriver()打开USB接口设备，获得设备的句柄hDevICe，之后调用Sx2SendVendorReq()函数向外设发出命令，读取USB配置，最后调用Sx2BulkdataTrans()进行数据传输，通过调用CFile类将接收到的数据存放在文本文件中。程序使用多线程技术，使得应用程序将USB数据传输在后台进行处理，应用程序前台还可进行其他操作。

3 结束语
    设计了16通道麦克风阵列采集处理平台，并通过外扩USB芯片与PC主机端进行数据传输，可使用户方便地在PC端进行数据处理。该系统采样数据量大、同步性强、精确度高、传输速率快、可靠性好，方便为各种麦克风阵列算法提供原始数据。
