1.CPU内部电路架构（见下图）
G775的MCU采用MTV312即87C51单片机控制，内部烧录有不同的分位区别不同的机型。
C775中央处理器主要引脚及功能：
(1)脚：UREST，此脚保持低电平的电压是CPU工作的必要条件之一，若此脚高电平时会不起振。
(7)脚：RST，在每次开机时产生大于40ms的高电平使CPU复位。
(11)脚：Xl．外部振荡信号(12MHz)输入。
(3)脚：DEGAUSS．消磁信号输出，CPU每次复位时会自动输出消磁信号。
(24)脚：BLANK．在显示器切换频率时输出一个在时间上延迟于HUNLOCK的高电平遮没电压，以补偿行输出的延迟，当输入行场同步信号不稳定时此脚也会输出持续的高电平。
(26)脚：EPS1．在显卡上定义为接地脚，当未接信号线时，此引脚的电压是5v，接上信号线后5v电压被显卡短路成ov，CPU通过侦测此引脚的电压来判断信号线是否连接。
(33)脚：TILT，此引脚控制图像旋转，补偿CRT偏转线圈的装配误差和地磁场的影响.

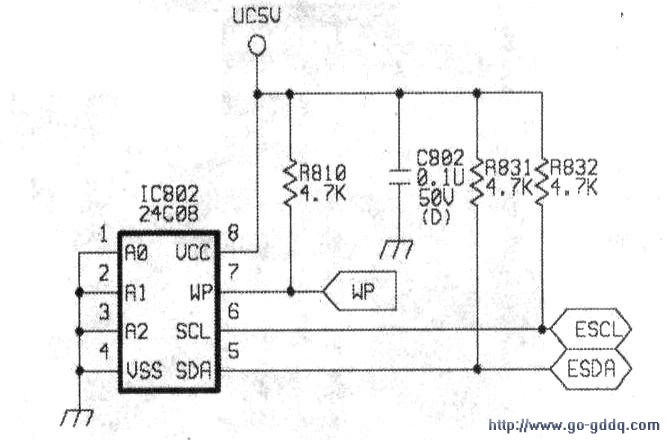

2．存储器外围电路（见下图）
EEPROM采用24C08．存储空间为1024Bytes．内部划分为三个区域：工厂数据存储区、用户调整数据存储区、公共信息存储区（色温、对比度、亮度）。
当WP（(7)脚）为低电平时．EEPROM接受总线写入数据。CPU有3对总线；SCL、SDA供机内（和SAA4856、LM1247）通讯；SCL、ESDA和EEPROM通讯：SCL2、SDA2和显卡通讯。
提示：CPU总线SCL、SDA在开机瞬间会跳变3次，这可以作为判断CPU是否正常工作的一个重要特征。
CPU和存储区在使用前均需要写入数据，使用未刷分位的CPU会亮橙灯，分位版本一般会在CPU上贴上一个小的白标签，标签上会注明如356C等信息。
CPU代换注意事项：
不同型号的显示器如G773和G774系列不可代换；同型号的显示器高亮和低亮之间不可以代换；同型号低亮（或高亮）显示器一般可以代换，如：356C和924E可代换，C3D3和775PF可代换。
G775因CPU和存储器而引起的故障较为常见，主要表现在亮橙灯，无电源，颜色异常、不起振、总线电压偏低等。
3．CPU供电电路

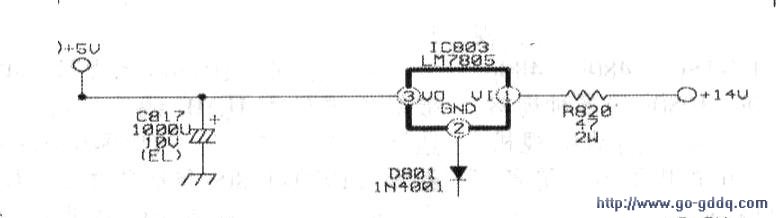

CPU供电电路分为两部分，14V变换5v和PC5V转uc5v电路，前者在220V供电（开机状态）时为CPU提供工作电压，见图下。LM7805将14V直流电压转换成非常稳定的5v电压输出，当IC803损坏时会导致无5v电压输出，显示器不起振且伴有啸叫声。
下图为PC5V转uc5v电路，CRT显示器设此电路的主要目的是：在接上信号线而未开启显示器电源时，电脑主机能通过显卡的PC5V电压使显示器CPU工作，方便读取显示器的DDC或对显示器主板烧录DDC。
显示器主板电源没有+5v电压输入时．PC5V通过0803转换成uc5v输出；当显示器主板5v电压输出时，Q803基极为高电平，Q803截止，PC5V切断．+5v电压通过0802转换成uc5v输出。
