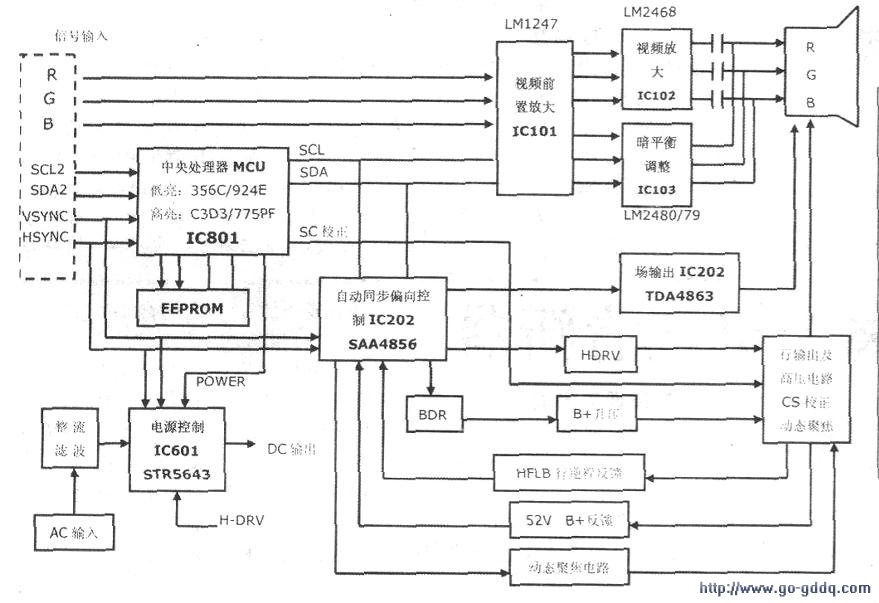

上图为整机电路架构。

　　电源电路原理详解与常见故障分析
　　

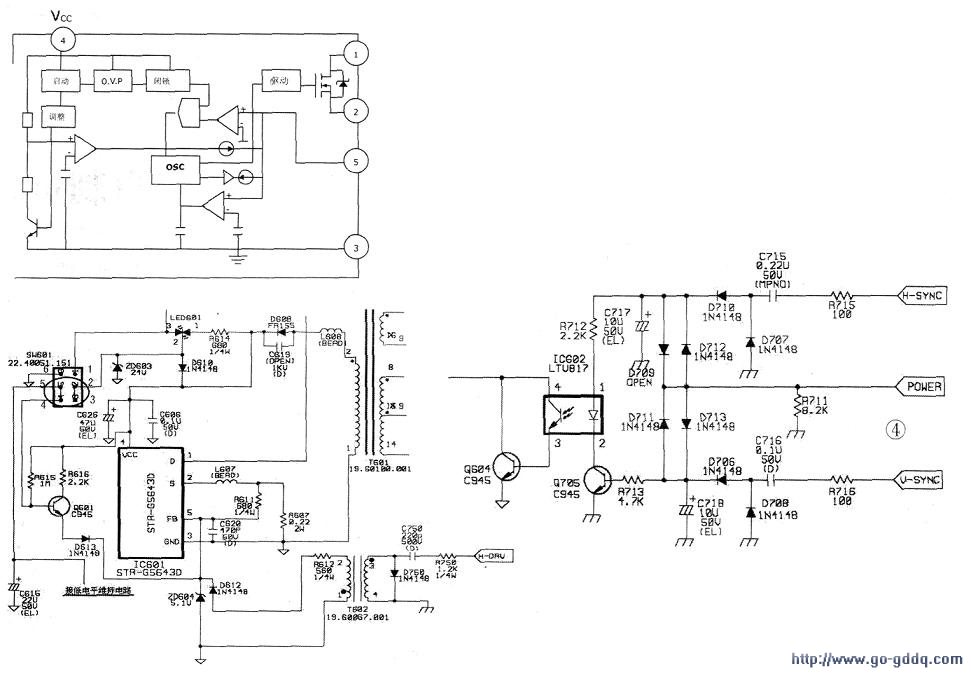

　　1. 芯片内部结构（见中图）
　　

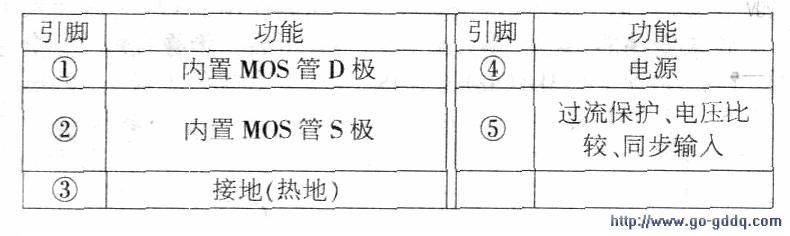

　　2．芯片引脚介绍（见下表）

　　
　　3．芯片特点介绍启动电压16V．关断电压10V，正常工作时VCC电压32V;(5)脚功能：(l)同步行频率；(2)取样比较；(3)过流保护；(2)脚持续大于0.92V的电压时芯片停振，电源指示灯亮橙灯。

　　4．电源电路原理
　　
　　(1)电源待机原理电源开关SW601在关闭时(1)一(2)、(5)一(6)接通，闭合时(2)一(3)、(4)一(5)接通。

　　当电源开关在关闭时（见下图），整流滤波后的280V直流电压经过0602和R624加在电源开关(1)脚，由于此时电源开关(1)一(2)和(5)一(6)是接通的，故电压通过SW601经D610加在IC601(4)脚（电源端）。由于ZD603的存在，IC60l(4)脚的电压不会高于24V，此电压通过R615和R616加在Q601的基极和集电极，Q601饱和导通。IC601(4)脚的电压经过Q601、D613和ZD604稳压，加到IC60l的(5)脚，使IC601(4)脚的电压被拉低至远低于10V的启动电压，因而电源芯片不工作，LED601（电源指示灯）不亮。

　　(2)电源启动工作过程当SW601闭合后，其(2)一(3)、(4)一(5)接通，直流电压经过0602和R624加在电源开关(1)脚，由于此时(1)一(2)和(5)一(6)是断开的，故电压只有通过LED601-D610加在IC601(4)脚（电源端），同时此电压也加在Q601的基极和集电极。由于SW601的(4)一(5)已经接通，加在Q601基极的电压会通过(4)一(5)对C615充电，由于电容充电特性（电容两端电压不能突变），C615在充电瞬间会维持低电平，这个短时间的低电平会使Q601的基极为低电平而截止，因而电压不会通过Q601拉低，IC601的(4)脚电压会立刻达到24V（高于IC601的启动电压16V）．IC601开始工作。开关变压器二次侧输出正常的工作电压。

　　电源正常工作后IC601供电电压由T601初级线圈经D608整流后提供。

　　随着充电时间的增加，C615两端的电压会随之升高从而导致Q601导通，IC601关断。为了使Q601保持截止，C615正极（即Q601基极）须接一低电平维持电路（如图4）。

　　(3)低电平维持电路工作过程开关电源工作的条件是Q601截止，所以0601基极必须始终保持低电平。当开关电源启动瞬间输出电压后，CUP输出高电平信号，0705和IC602工作．从而使0604饱和导通，维持C615即0601基极为低电平。

　　H-SYNC和C-SYNC的作用是待机重启后提供C615维持瞬间工作的电平信号，方便电源重启。

　　电源输出6.5V（灯丝)、14V（小信号处理）、80v（视放）、45V（行输出）、-10V（场输出）等共5组电压输出。

　　注意：高亮显示器视放电压为105V左右，场供电为-13V左右，故高亮显示器和低亮显示器的开关变压器不可以进行代换。
