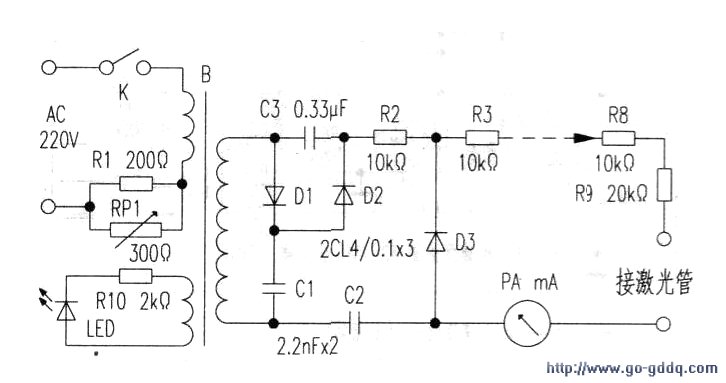

此机的原电路图如下图所示.改造后的电路见下图所示。
一、原理简介
上图中AC220V市电经变压器B降压,在次级得到AC110V电压,经Cl、C2、C3、D1、D2、D3组成倍压电路,得到4kV以上的直流高压,激励触发氦氖激光管使其发出红色激光。
激光管一经触发.C2上的电压便通过激光管放电而消失。这时维持激光管正常工作的电压就由Cl、C2、Dl、D2组成的二倍压整流供给。调节RP可以调整输出电流,一般在3mA~8mA左右。
二、常见故障检修
1、输出电压不稳定.输出的激光忽强忽弱
从上图中可看出,改变RP的阻值可调节输出电压的高低,由于经常调节使得RP内部接触不良,导致输出电压不稳定。打开RP用酒精清理干净内部,滴上几滴缝纫机油装好,用万用表测调节阻值平稳后即可装机使用。
2、内部有打火放电声。
这都是内部灰尘太多造成的,只要清理干净内部灰尘即可。
3、无激光输出。
首先检测激光管是否损坏,如无异常,接着测变压器次级有无IIOV电压:如正常再检查降压电阻R2一R9有无烧坏及测量整流二极管及升压电容有无损坏。
由于原电路用的RP是功率较大的电位器,经常出故障,损坏后又不易购买。于是把输入端改用双向可控硅调压,并用两只发光二极管反向并联后连接,一是作为双向可控硅的触发器件,二是作为电源指示灯。相关元件数据详见下图所示。
