此机采用PHILIPS公司的SAA4856作为行场扫描及同步处理芯片，此芯片特点是：工作电压为5v，与CPU的工作电压相同；行扫描依靠内部分频锁相，省去了外接锁相滤波电容，从而使芯片频率特性方面的可靠性大大提高。

　　1、SAA4856内部电路架构介绍（见下图）

　　
　　2、引脚功能介绍（见下表）

　　
　　3、SAA4856外围电路简介
　　

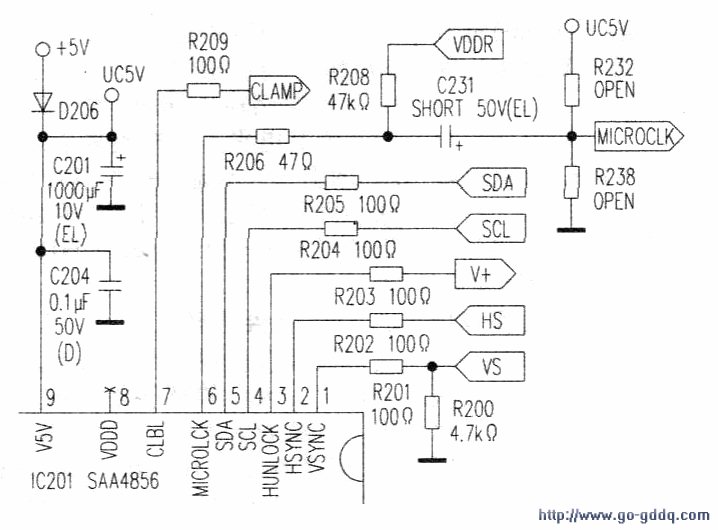

　　(1)(1)~(9)脚主要引脚功能及常见故障（见下图）(1)、(2)脚输入由显卡送来的行场同步信号，行同步信号通过内部HPLL(锁相环)锁定使行同步、行振荡、行输出三信号同步。

　　(3)脚(HUNLOCK)输出v+信号有三个作用：一是在ChangeMode（改变分辨率和刷新率）时遮没；二是同步失锁保护，当(14)脚没有HFB信号输入时，输出高电平；三是保护，当行失锁或(16)脚侦测电压过低时输出高电平。三个作用中任一个作用都会将Gl拉低成-190V使显像管截止，达到保护作用。

　　(6)脚输出12MHz的时钟脉冲供CPU使用，此脉冲经过SAA4856的4分频输出。

　　(7)脚输出Blank（场消隐）Clamp（视频亮度嵌位），此信号异常会引起图像亮度暗淡或亮度异常（非Brightness失控）．甚至会导致开机后亮度和对比度自动变化的故障现象。检修时应注意其外接电容的特性。

　　(2)(10)脚-(26)脚主要引脚功能及常见故障介绍（见下图）(14)脚是行逆程脉冲的反馈输入，此引脚的作用，一是对行振荡进行内部锁相，补偿行输出的延迟，保证振荡的同步；二是当行输出至偏转线圈有断路时（(14)脚无HFB反馈输入）．HUN-LOCK输出高电平将Cl拉至-190V，显像管截止，以避免屏幕亮点。

　　(16)脚是行动态聚焦和欠压保护脚。C775仅用其做欠压保护，欠压保护时此引脚侦测45V电压是否偏低，侦测的频率是平均2ms一次，当此脚的电压低于3V时．HUNL。OCK输出高电平，显像管截止。当此脚输入电压过低甚至无电压时，SAA4856会停振。此脚电压是引起相关故障的根源：

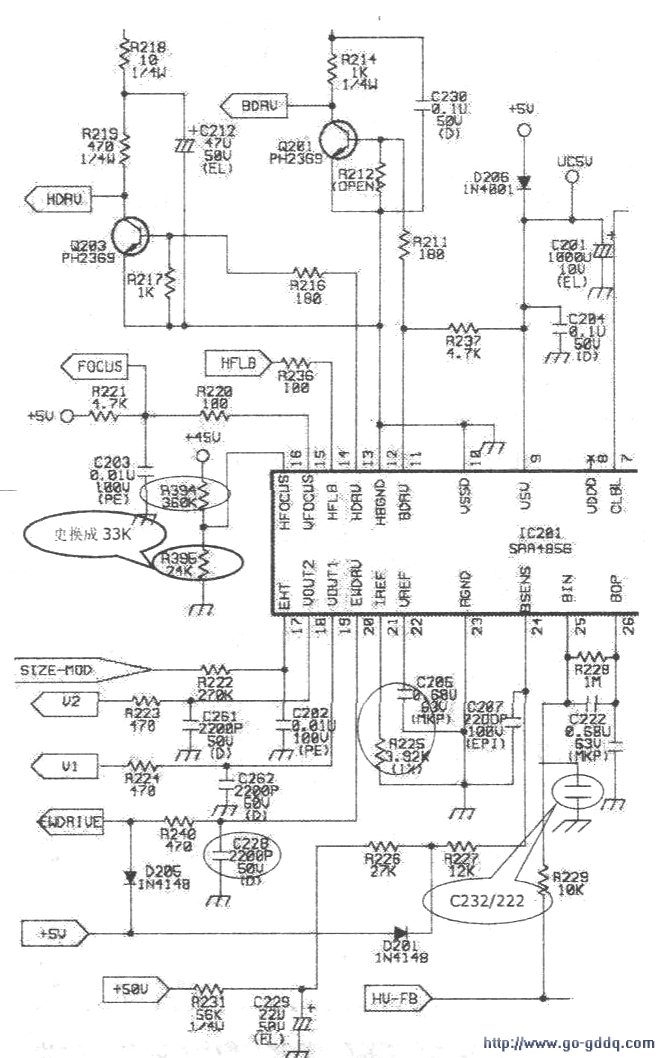

　　1)由于45V电压偏低而使SAA4856动作导致间歇性黑屏和黑屏现象，解决方法是将R395更换成33kΩ电阻，抬高(16)脚的电压：2）由于R394(360kn)开路，(16)脚无输入电压导致不起振。

　　(17)脚是高压补偿输入，通过侦测输入电压的变化自动调整场幅。

　　(20)脚是枕形、梯形、平行四边形、上下拉角的校正及H-size（行幅）调节输出。此脚上的电容C228不良会导致热机后出现行幅收缩和枕形失真。

　　(21)、(22)脚是电流参考源和电压参考源的外接电阻和电容端，外接的电阻和电容均使用精密元件．元件参数不容许有大的(l%)偏差。

　　(24)-(26)脚是B+控制，其内部电路如下图所示。

　　反馈电压52V从(25)脚输入，此电压代表B+输出电压的高低．此电压通过放大器放大后和(24)脚电压比较，由于(24)脚外接有电容C207和内部放电三极管的存在，(24)脚会存在锯齿波。当此电压超过比较器正端时，比较器翻转输出高电平使RS触发器置O，Q端输出低电平0，Q非端输出高电平1．此高电平导致Tl导通．C207电压(BSENS)下降，当C207两端电压下降至低于电压比较器正端电压时，比较器翻转输出低电平0，O端跟随HDRV下一周期输出高电平，O非端为低电平O，Tl截止，C207接受充电。当电压升高至高于比较器正端时比较器翻转，重复以上过程使BDRV输出PWM信号。
