二、采用PLC810PG的150WLED路灯电路
基于PLC810PG的150WLED路灯电路如下图所示。这种LED路灯电源的AC输入电压范围为140V—265V．在输出电流为o.05v~3.125A时的输出电压是48V，输入功率因数≥0.97，满载下系统总效率≥92%。
（一）输入电路和PFC升压变换器功率级

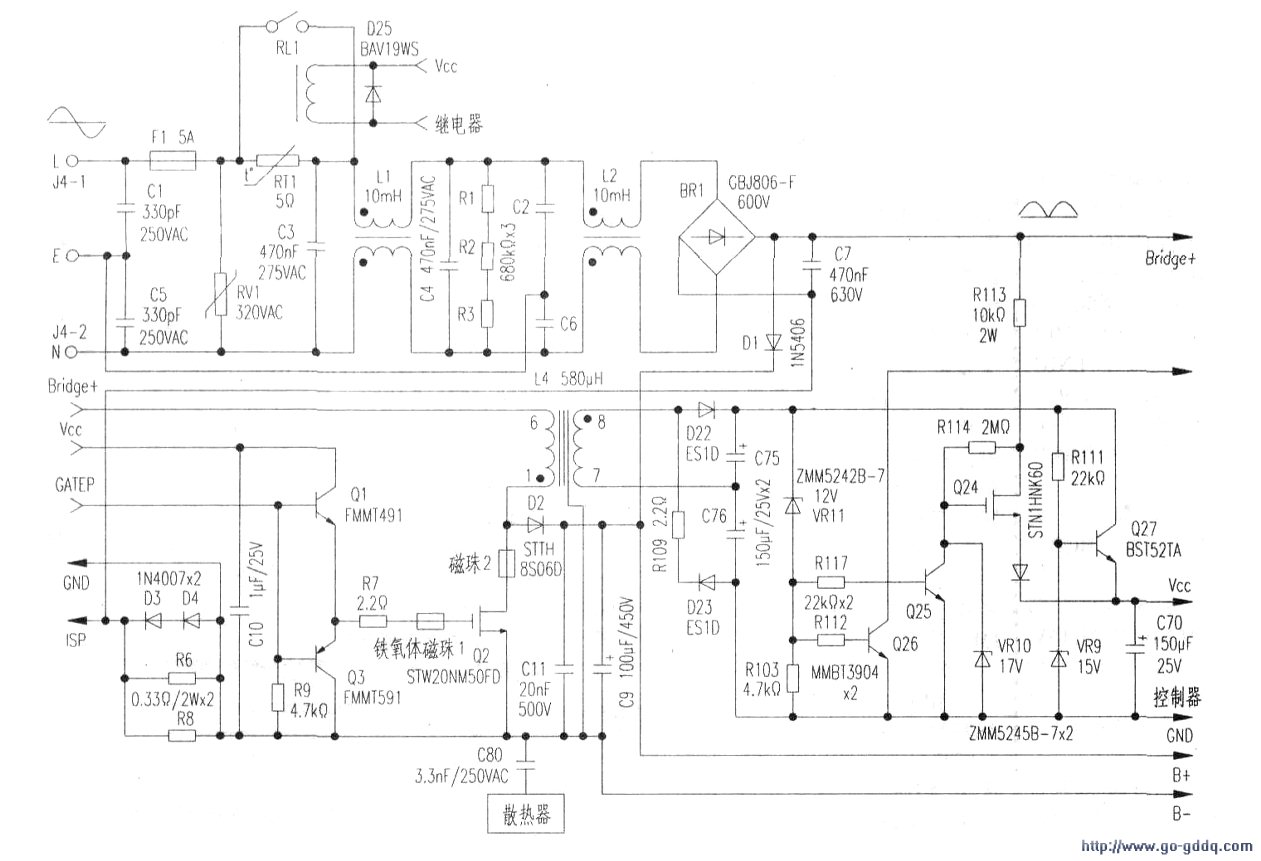

150WLED路灯电源输入电路和PFC功率级如下图(a)所示。
1．输入EMI滤波器与桥式全渡整流器电容Cl、c5、C3、C4、C2、C6和共模电感器L1、L2组成FMI滤波器。当AC输入关断时．R1~R3为电容放电提供通路。BR1为桥式整流器，其输出(VBridge+)为PFC升压级输入。
2．输入保护Fl为保险丝．RVI为过电压保护元件。
NTC热敏电阻RT1提供浪涌电流限制。在系统启动之后正常工作期间，RT1被继电器RL1短路．RT1上没有电流通过，系统效率能增加l%~l.5%。
3．PFC功率级PLC810PC(U1)的PFC控制器与输入（小）电容C7、输出电容C9、电感器L4、升压二极管D2、功率开关Q2(MOSFET)等组成连续模式有源PFC升压变换器，在B+上的输出电压是385VDC。Ql、Q3、R7、R9和铁氧体磁珠l（φ3.5mmx3.25mm，21Ω）为02缓冲来自UI引脚CATEP上的PWM驱动信号。R6、R8是PFC电流传感电阻．D3、D4用作箝位R6/R8上的电压。在系统加电时，Dl为充电输出电容C9提供通路，从而使流涌电流不会通过lA．致使lA避免出现饱和。PFC电路的作用是在BRI输入端产生与AC电压同相位的正弦AC电流．谐波满足IEC61000-3-2规范限制要求。
4．初级偏置电源与启动lA的辅助绕组连接由D22、D23、C75、C76和R109组成的倍压整流电路。Q24，Q25、Q27、VR10、VRI1、D24、C70、R103、Rlll、R113.R114和R117构成偏器稳压器，井提供启动功能。R113通过Q24充电C70．为UI提供启动偏置。RVIO对Q24输出起箝位作用。当初级偏置达到稳定时．Q25关断启动电路。Q27、Rlll和VR9形成一个简单射极跟随稳压器。当偏置电源达到稳压时．Q26接通继电器RL1．将RTI短路。
5.IA选择LA采用PQ32/20铁氧体磁芯对和12引脚配套骨架，主绕组（引脚(1)与(6)之间）用20AWG（相当于+0.864mm_0.892mm）漆包线绕35匝，偏置绕组（引脚(8)与(7)之间）用28AWG(φ0.358mm~0.373mm)漆包线绕2匝。初级电感值为580μH(±10%)。
