(2)WCDMA发射射频电路原理
　　
　　WCDMA网发射射频的前部分（送话器信号到射频lC的IQ信号之间的这段电路）与GSM网发射射频电路分析思路相同（几乎是共用的）。下而就重点解析N96手机WCDMA发射（后部分）射频电路工作原理。

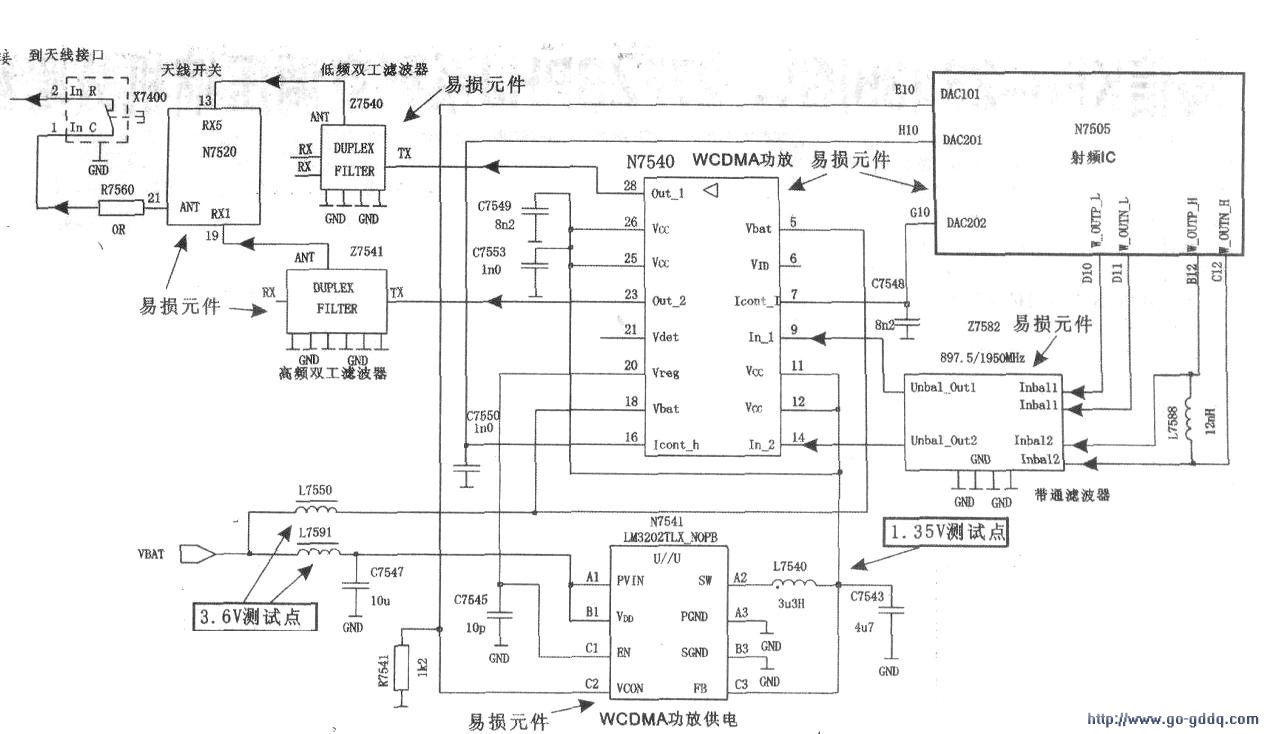

　　如下图所示，WCDMA网发射的IQ信号经过在射频ICN7505内部一系列处理、上变频后分别从DIO脚和Dll脚（低频段）、B12脚和C12脚（高频段）输出，经过带通滤波器27582后直接送到WCDMA功放N7540的(9)脚、(14)脚输入，同时WCDMA供电ICN7541启动工作，从FB脚输出一个1.35V电压经电容C7543滤波后分别送到WCDMA功放N7540的(11)、(12)、(25)、(26)，为其提供工作电压，此时N7540处于工作状态。经内部幅度放大后的WCDMA发射信号分别从其(23)脚（高频段信号）和(28)脚（低频段信号）输出，经27540（低频双工回路器）、27541（高频双工回路器）后分别送到GSM功放和天线开关N7520的(13)脚、(19)脚，经其内部切换后从(21)脚输出．经R756Q（可短接）、X7400（容易损坏，可以短接）、C7420、27402、27403、27405、L7400、C7401后分别到达X7401（高频段天线接口）和X7402（低频段天线接口）．从天线发射出去。
