3　逻辑映射层控制标准及实现

　　3.1　关于FAT 标准

　　由于希望ARM 系统对硬盘的读写操作能与主流操作系统共享， 该部分软件是根据与W indow s 相兼容的FA T 标准进行编制。用户也可以根据实际情况， 把该设计思路推广到如L inux 下的EX2 等其它工作平台。

　　FA T 标准对硬盘逻辑结构作了划分， 主要有分区表、BPB 表、FA T 表、数据区等几部分。在硬盘格式化和分区后， 会在0 柱面0 磁头1 扇区建立分区表， 此表记载了硬盘在各分区起始和结束所使用的磁头、柱面、扇区号。对于每个分区， 逻辑0 扇区存放了一个BPB 表， 该表储存了整个文件系统关键的数据， 包括文件系统的类型， 每个扇区的字节数（Byte2PerSec ） ， 每簇的扇区数（SecPerClu s） ， 保留扇区数（R svdSeCCn t） ， FA T 表数目（N umFA T s） ， 根目录起始簇（Roo tClu s） ， 以及盘符和卷标等。其中簇（Clu STer） 是文件系统在效率原则下管理的最小单位， FA T 32 标准意味着每簇有8 扇区， 簇内存贮单元采用32 位二进制数。文件系统类型还可以使用FA T 12 和FA T 16 标准， 表示簇内存贮单元分别采用12 位和16 位二进制数。在格式化硬盘时， 依据硬盘簇的数目判断选用哪种文件系统标准， 若簇数小于4085 则是FA T 12， 若在4085 和65525 之间则是FA T 16， 大于65525 则是FA T 32。由于本文所述的系统使用大容量硬盘， 因而采用FA T 32 文件系统。

　　在原理上， FA T 32 和其它两种方式是相同的， 完全可以移植过去。保留扇区是为BPB 表以后扩展保留一段区间， 暂且未被使用。

　　3.2　关于FAT 表

　　FA T 表实质上是一系列存放着数据的链接表。

　　对于FA T 32 来说， 每四个字节（32b it） 对应硬盘数据区上的一个簇， 它们的数值是当前文件下一个簇的指针。如果这四个字节大于0x0FFFFFF8， 则表示当前文件在该簇内结束。若是0x00 则表示该簇是空的， 没有存放数据， 而0xFFFFFF7 表示这个簇已经损坏。采用这种方法， 在存取数据时只需沿着链接表寻址就行了， 不需按顺序存取， 也不会因删除文件造成磁盘碎片。FA T 表的大小是根据磁盘容量也就是簇的数量来决定， 不同磁盘FA T 表的大小不同。

　　出于可靠性考虑， FA T 表一般都要冗余它的备份，冗余数量由BPB 表的N umFA T s 来定， 通常为2。

　　这样在突然断电等意外情况下， 可以根据备份的FA T 表进行修复。

　　3.3　硬盘数据区

　　FA T 表之后是硬盘的数据区， 其开始是根目录（ROO T D irecto ry） ， 此处存放了FA T 表根目录下的文件与子目录。存放格式有两种， 一种是长文件名， 一种是短文件名（标准的813 格式） ， 通过数据中的特征位能分辨出来。长文件名和短文件名格式见参考文献， 它包含了文件的名字、属性、大小、起始簇数、建立及写操作的时间。实际上子目录的信息也被当作一个文件存储在根目录区， 只是它的属性为目录， 大小为0。同样， 子目录起始簇内存放了该目录下文件和子目录的信息表。依据这些信息， 可以在FA T 表找到该文件的链接表， 执行对整个文件相应操作。

　　3.4　资源共享的实现

　　对于不同的文字平台， 为能够实现资源共享， 采用UN ICODE 来存储文件名。在长文件名中， 每个字符都是用16b it s 的UN ICODE 来表示的， 而在短文件名中， 采用用户自定义的类型， 例如在简体中文W indow s 下， 采用A SC？ 码和GB2312 码。通过U 2N ICODE 与其它码表对比查找程序， 用户可以在自己期望的文字平台上进行操作。

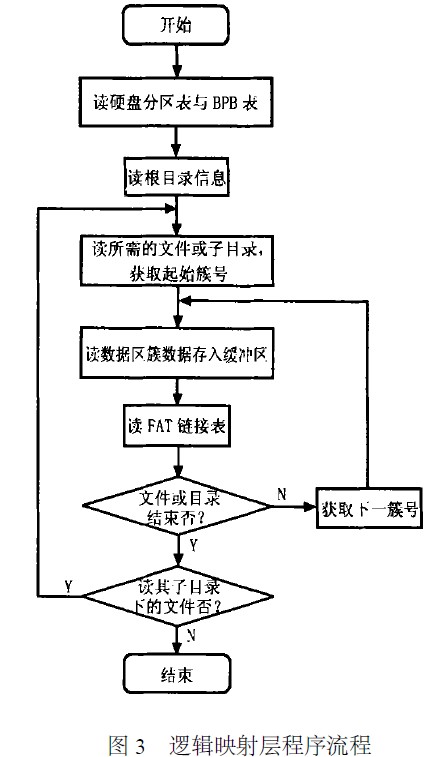

　　图3 是读取一个文件的流程， 写文件的方法和读文件相类似， 只要注意在目录里建立文件时， 先把数据写入空白簇后再把FA T 表更新， 其中包括更新备份部分。

　　4　结束语

　　笔者通过U SB 接口使用S3C44B0X 中ARM 7TDM I 微处理器对20GB 以上的硬盘进行接口连接及控制， 用FA T 32 文件系统对硬盘进行数据管理， 多个大容量硬盘除了在ARM 系统能正常工作外， 在W IN 98/2000/XP 操作系统支持下的PC机上， 均能实现数据资源共享。基于ARM 系统大容量硬盘管理与控制系统， 目前正被使用到远程电力网数据检测系统之中， 为嵌入式系统海量数据存储提供一种新的设计思路。
