2 系统主要电路设计
    (1)主控电路
    本控制仪采用了由Atmel公司研发出的新一代高性能、低功耗、高集成化的8位微处理器，具有先进的RISC结构，大多数指令的执行时间为单个时钟周期增强型ATmega16单片机，它的工作电压为4．5～5．5 V，工作频率为0～16 MHz，支持JTAG端口仿真和编程，仿真效果比传统仿真更真实有效。它的高度集成不但大大降低了故障率，而且在成本、体积、稳定性方面都有明显优势。系统主控电路如图2所示，包含晶振电路、复位电路等。
    (2)酒精检测电路

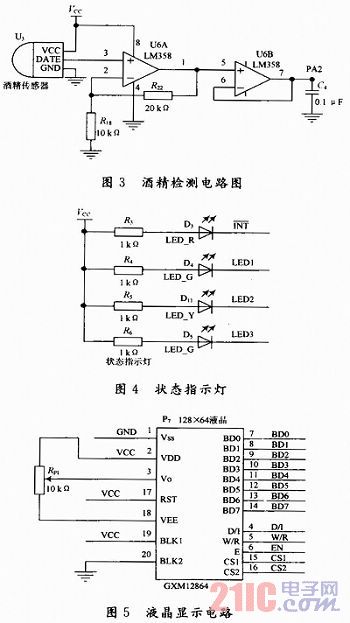

    酒精传感器采用旁热型半导体式酒精气敏元件MQ3，探测范围为10～1000ppm。酒精检测电路由高精度酒精传感器、信号调理放大电路、滤波电路和单片机内置12位ADC等组成，主要功能是检测酒精含量，判断其是否超标，如图3所示。

    (3)指示灯电路
    指示灯电路有红绿黄三个指示灯，红灯是电源指示灯，工作时亮；绿灯是检测提示灯，因为酒精探头需要一定时间加热，才能达到理想的灵敏度，加热时间到，绿灯亮，表示可以进行浓度探测；黄灯为报警指示灯，黄灯不亮，表示可以行车；当黄灯亮时，表示酒精浓度超标，不可以驾驶，同时黄灯闪烁的频率越高，酒精浓度越高。如图4所示。
    (4)液晶显示电路
    此系统选用的是广州瑞通科技有限公司的SED1335图形点阵LCD模块．这是一款低功耗的点阵图形式LCD，可以工作在3．3 V供电的情况下，显示格式为128(列)×64(行)，具有多功能指令，内部带有中文字库，既可以工作于串行方式又可以工作于并行方式，很容易与16位的单片机相连。本系统中与单片机的连接采用并行工作模式，以液晶显示控制芯片ATmega16的异步串行通信端USART为外部数据或控制指令的输入断口，如图5所示。
