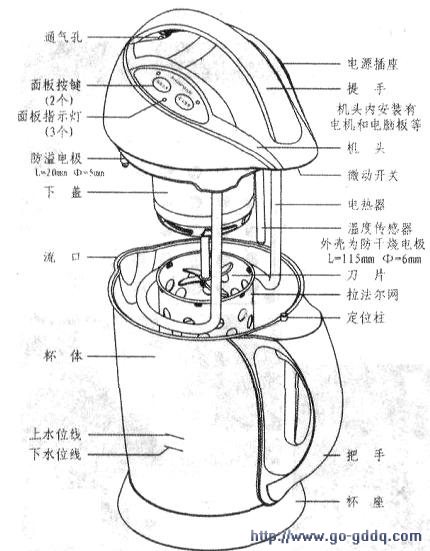

九阳豆浆机开发期比较早，因而社会拥有量也较大。该豆浆机结构组成如右图所示。由机头（内部安装有电机和电脑板等）、面板按键、微动开关、电源插座、防溢电极、温度传感器、电热器、下盖、拉法尔网、刀片、杯体、水位线、定位柱、通气扎等组成。采用微电脑全自动控制，可制作五谷豆浆和全豆豆浆。

　　电路工作原理
　　
　　1．电源电路
　　
　　该电路由电源插座、微动开关ANO、保险管FU、降压变压器Tr、整流二极管D1-D4、三端稳压件U2等组成，如下图所示。将机头按正确位置放人杯体中．定位柱向上使ANO闭合，插上电源线，市电便经电源插座、ANO、FU进入机头。一路经K1~K3的触点向电机、电热器提供220V交流电压。另一路经Tr降压输出11V．并经D1~D4组成的桥式整流、CI、C2滤波，形成12V直流电压加到继电器Jl~J3激磁绕组上。实测12V电压，待机状态在16.25V上下波动；丁作状态在12.35V上下波动。12V直流电压又经R23限流、C17滤波、U2稳压，输出Sv稳定的直流电压：

　　一是保证U1工作和复位．二是为I,ED指示灯、防溢电极、防干烧电极、温度传感器提供1：作电压或基准电压。

　　2．工作方式电路
　　
　　该电路由继电器J的K1-K3的触点、半波整流二极管D6、电机M、电热器F.H、C13、R34组成。r作方式1：K1的l-3、K2的1-2、K3的1-3触点闭合，此时电热水垒功率加热，电机不转：工作方式2：K1的1-3、K2的l-3、K3的1-2触点闭合，此时电机全功率旋转，电热器不加热：工作方式3:K1的1-2、K2的1-2、K3的1-3触点闭合，此时电热器半功率加热，电机不转：工作方式4:KI的l一2、K2的1-3、K3的1—2触点闭合，此时为电机半功率旋转，电热器不加热。所谓“半功率”是指在Kl的1-3触点断开的情况下，D6将对市电进行半波整流而使功率减半。

　　图中C13、R34是用来吸收换向器与碳刷在电机旋转时产生的火花干扰。

　　3、继电器驱动电路
　　
　　该电路由UI的(17)-(19)脚、R16~R18、驱动管三极管Tl～T3、继电器Jl～J3、续流二极管D7～D9组成，当Ul有关引脚为低电平ov时，相应的三极管和继电器均不动作，当UI有关引脚为高电平(4.92V)时，桐应的三极管导通、继电器吸合，利用U1有关3个引脚高低电平的组合．组成上述所需要的4种1=作（制作）方式。具体工作（制作）程序如下：(l)五谷豆浆：按下“五谷豆浆”按键，机内蜂鸣器“嘀”一声→电热器半功率加热→约8分钟后水温达到预打浆设定温度→电机半功率旋转进行预打浆→电热器全功率加热，直至水温达到打浆设定温度(85℃)→电机或全功率、或半功率多次间歇旋转进行反复打浆→电热器继续加热至防溢→电机再一次反复打浆多次，直至打浆结束，电机停止旋转→防溢加热功能自动启动，进入延时熬煮过程→电热器间断加热．使豆浆反复煮沸并防溢，观察发现平均5秒钟煮沸并防溢一次一经过反复多次熬煮，使豆浆充分煮熟→电机、电热器等部件自动断电一机内发出声光报警→提示五谷豆浆制作完成，全过程用候20分钟左右。(2)全豆豆浆：按下“全豆豆浆”按键，机内峰鸣器“嘀、嘀”两声→接下来的制作过程大致与五谷豆浆相同，都需要预打浆和打浆、半功率加热和全功率加热，主要区别是电机的打浆次数明显减少，经观察打浆次数仅为4次，全过程用时16分钟左右即可完成。

　　4．面板按键电路
　　
　　该电路为薄膜电路，由Ul的(2)、(3)脚、插件Al、R33、R32、五谷按键AN1、全豆按键AN2组成。待机状态(2)、(3)脚均为商电平(4.92V)，按下按键AN1，(2)脚本变为低电平，经Ul识别，确定执行五谷豆浆制作程序；按下按键AN2，(3)脚本变为低电平，经Ul识别，确定执行全豆豆浆制作程序。

　　5．面板显示电
　　
　　路该电路由叭的(1)-(3)脚、插件CJ2、R28、R29、R30、LEDO、LED1、LED2组　　成。5v电压经CJ2加到3个LED正极端，通电后(1)脚为低电平ov，LED0O立刻发光作为电源指示。

　　待机状态(2)脚(3)脚均为高电平(4.92V)，所以此时LED1、LED2均不会发光。按下AN1或AN2，(2)脚或(3)脚变为低电平(ov)，LEDl发光作为制作五谷豆浆指示；LED2发光作为制作垒豆豆浆指示。

　　6、防溢和防干烧检测电路
　　
　　该电路由Ul的(11)、(12)脚、R13、R3、Rl、R2、C7、C6、插件CJ4、防溢电极、防干烧电极组成。为防止煮沸的豆浆外溢，在机头靠近杯体上口处的位臀安装一个很短的防溢电极(1=20mm、φ=5mm)．见图l机头部分所示。为防止因杯体缺水而使电热器干烧，又安装一个防干烧电极(L=115mm、φ=6mm)。不过这个防干烧电极，实际是利用温度传感器的不锈钢外壳代替（见图l机头部分和图2右下角）。

　　在豆浆泡沫尚未接触防溢电极时．5v电压经R3、R13分压加到(11)脚，使该脚为高电平，一旦豆浆泡沫接触防溢电极，高电平则被防溢电极短路，使(11)脚变为低电平，Ul将中止电热器加热，以防豆浆外溢。相反，正常情况防干烧电极必须淹没在液面以下，将Sv电压经R2，Rl分压提供的高电平短路，使(12)脚处于低电平。如果杯体缺水，(12)脚则为高电平，为防电热器干烧．U1将令而板按键失灵，使豆浆机拒绝工作。

　　7．温度检测电路
　　
　　该电路由Ul的(9)、(10)脚、R11、R7、R19、R26、C8、c5、C15、CIO、插件CJ5、RT组成。由负温度系数(NTC)热敏电阻RT构成的温度传感器，随温度升高其阻值也随之变小，由(10)脚对这种阻值的变化进行采样。另一方面，由5V电压经R26、R19分压后的0.09V，作为基准电压加到(9)脚。Ul内部将根据(10)脚的采样和(9)脚的基准电压，确定执行桐应的控制程J事。改变R19的阻值就会改变(9)脚的基准电压，所以厂家就可以利用改变R19阻值，来改变不同的机型。

　　当R19=lOOΩ时，对应的机型有：JYZD-23、JYZD-20B、JYZD-20C、JYZD-22、JYZD-15等：当R19=750Ω时，对应的机型有：JYZD-17A；当R19=8,2kΩ时，对应的机型有：JYZD-23(该机型属于高原机型)。

　　8．微电脑芯片U1简介
　　
　　Ul型号为SH69P42M．厂家代号为X303097（对应JYZD-22机型）．SOP20封装，4位单片机．内含ROM，RAM、计数器、定时器、时钟振荡器等，同时备有各种外接端口，以利开发商开发。除上述10个引脚已被各电路占用外，还有(13)脚为VDD端；(8)脚为GND端；(7)脚RESET为复位端（由R9、C14组成低电平有效的复位电路）；(14)脚OSCI为时钟振荡频率参数外置端（由外接的R27、C9来决定芯片内部时钟振荡器的振荡频率）；⑩脚为报警控制端（由R6、T4、蜂鸣器BUZ组成报警电路）：(23)脚为过零检测端（由R8、R14、C12组成过零检测电路，避免电机的绕组和电热器的电热芯在通电时受到大电流的冲击）。另外还有(4)-(6)脚和(15)脚，在该机型中未用。
