在通信站配线室，每天进行用户资料核对时，要多次显示竖列端子的电话号码。可无论是拨其他电话显示或是采用“号码追查”功能显示，都不是很方便；，也曾试图在工作区域放一台来电显示电话，可屏幕太小，难以满足在不同角度和较远距离使用的需要。从而研制文本所述的“单片机直驱型大屏来电显号器”，可在整个配线区域内清晰看到显示号码，既方便，效率又高。下面介绍如下。
　　
　　一、主要特点
　　
　　采用单片机直接驱动大屏LED数码管，省略了显示驱动元件，使硬件电路和单片机控制程序大大简化，非常适合于有一定电子电路基础，但单片机水平稍弱的人群自制。

　　也许有人会说，如果采用MAX7219，不但可以取消下图中的BGl~BG7等元件，还可通过单片机程序任意设置数码管的亮度。表而上看是这样，可有一定自制经验的人都知道，集成电路印制图的设计难度．远远大于分离元件。下图中看似有些零乱的分离元件，恰恰可以为集成电路众多管脚提供了宝贵通道。此外，单片机与MAX7219通信的编程难度和编程量远大干本电路。

　　二．硬件电路
　　
　　本装置主要由硬件电路和控制程序两部分组成。其硬件主要由双音多频(DTMF)译码电路、单片机控制电路及IED数码显示电路等组成。电路见下图。

　　1．双音多频(DTMF)译码电路
　　
　　该电路由核心IC1（原理可参见相关资料）等元件组成。当交换机送来的DTMF主叫号码信息，经DZ、Cl、Rl限幅后送到ICI的输入端(2)脚，经其译码后由QI~Q4口输出与来电号码对应的二进制码。IC1有输出时，其输出标志端(15)脚变为高电平，该高电平可直接控制输出控制端(10)脚，将Q1~Q4的二进制码送到单片机进行处理。

　　2．单片机控制电路
　　
　　本电路采用有4组端口的AT98C51单片机．PO口低4位作为IC1译码后二进制犸的输入端。P2口经限流电阻后直接驱动共阳极数码管LEDI~LED7的笔段。P1口各脚采用动态扫描方式控制数码管的位选三极管BGl~BG7。此外，IC2的P3.0口负责接收IC1(15)脚送来的译码输出标志信号，它是单片机接收和处理来电数据的重要信息。

　　3.LED数码管显示电路
　　
　　下图中，LED1—LED7为两英寸共阳极数码管。单片机PO口输出的显示数据经110Ω电阻限流后，加到各数码管的相应笔段。BG1—BC7分别为每个数码管的公共阳极控制元件，接受单片机Pl口的扫描控制。由于采用分时扫描显示方式，单片机每一时刻输出的电流完全可以满足LED数码管对大电流的要求。

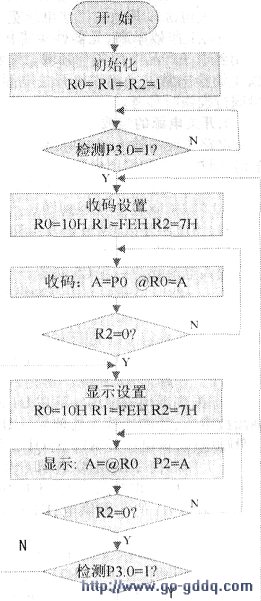

　　三、控制程序程序流程见右图。

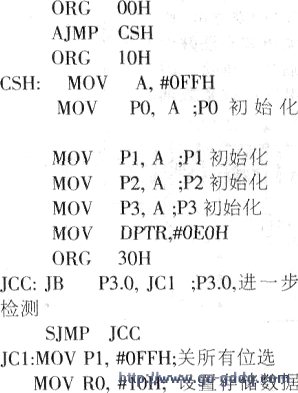

　　原程序清单如下：
