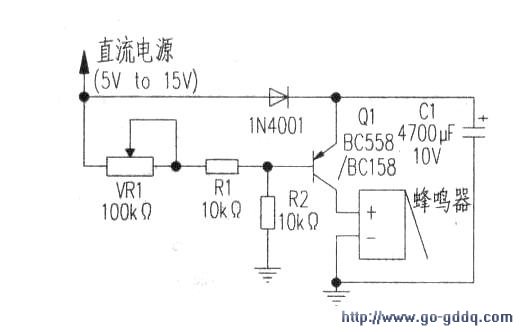

绝大多数的电源故障告警指示器电路，需要为它们提供一个分离的电源。附图所示的电源故障告警电路不需要分离的附加电源，它是应用一个大容量的电解电容器C1储存足够的电荷。当电源产生故障时，SV~10V的直流电源变为0．此时电容器Cl可代替SV~15V范围之内的直流电源提供故障告警。为了校正电路，首先连接5V~15V直流电源，然后改变电位器VR1的阻值直到峰鸣器由开变为关。无论何时，当电源遇到故障时，电阻R2将晶体管01的基极拉到低电位并且使其饱和导通，此时蜂鸣器发出告警声，提示电源发生故障。

　　附图中，二极管IN4001具有两个作用，一是当电源电压正常时，给电解电容器Cl充电，二是当电源电压出现故障时，隔离电解电容器与外电源的联系．避免电解电容器的电荷外泄。
