该发射机控制单元是一个以计算机为核心的，由数字逻辑和继电器逻辑控制电路组成的完整控制系统。发射机的控制顺序和保护功能是由发射机控制器1A2中的逻辑电路完成的。其中操作状态控制板中的冷却状态、内锁状态、过荷状态中的各种状态指示灯‘的控制逻辑电路中用到由555电路组成的多谐振荡器：由555电路构成的多谐振荡器如上图（a)所示．其工作波形见上图（b)。其控制原理如下：

　　接通电源后，电源VDD通过Rl和R2对电容C充电，当Uc<l/3VD时，振荡器输出Vo=l，放电管截止。当Ue充电到≥2/3VDD后，振荡器输出Vo由l翻转成0．此时放电管导通，使放电端(DIS)接地，电容C通过R2对地放电，使Ue下降。当Ue下降到≤1/3VDD后，振荡器输出Vo又翻转成l，此时放电管又截止，使放电端(DIS)不接地，电源V。通过Rl和R2又对电容C充电，又使Ue从l/3VDD上升到2/3V．。触发器又发生翻转，如此周而复始，从而在输出端Vo得到连续变化的振荡脉冲波形。脉冲宽度TL≈O．7R2C，由电容C放电时间决定：

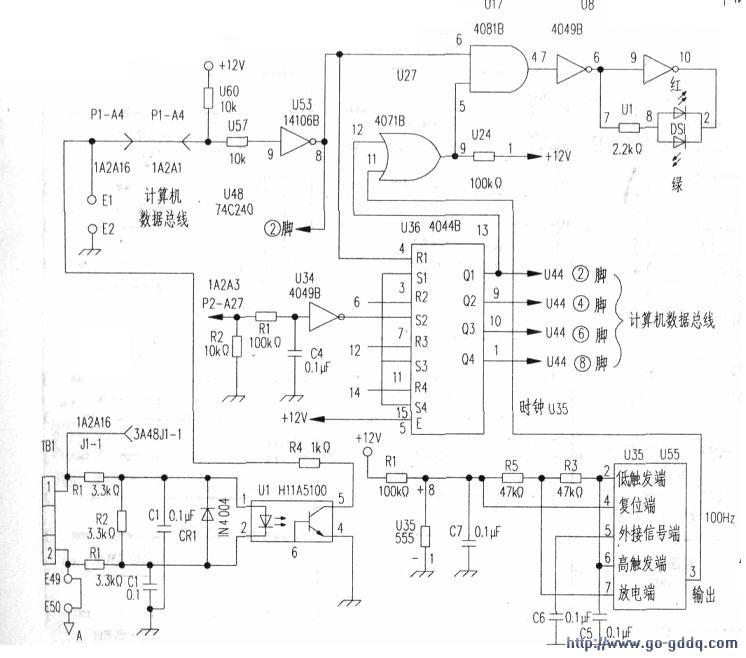

　　TH=0.7(R1+R2)C，由电容C充电时间决定，脉冲周期T≈TH+TL，该发射机操作状态控制板中的各种状态指示灯的控制电路如下图所示。指示灯故障时由接口板送来低电平0，使得光电管Ul不发光，三极管不导通，高电平输入非门U53．输出低电平“0”至U17的(16)脚．U17与门输出低电平“0”至U8．U8非门输出高电平“l”，使LED指示灯一直是红色。

　　U36和U27组成捕获及显示间歇故障的电路．U36包括4个可置复位触发器，每个通道一个，触发器(1)、(3)、(4)、(13)脚用于通道l。开始一个逻辑“1”置位信号加在U36的各置位端上，包括置位脚(3)，迫使U36输出脚(13)在此期间为高电平“1”，U36的(4)脚为高电平“1”。U36置位后，(13)脚在发生故障前保持逻辑“J”。发生故障时U53的(8)脚、U36的(4)脚都为低电平“0”，使U36的(13)脚复位至低电平“0”，并送给U27的(12)脚。由555电路构成的多谐振荡器输出一个频率约为100Hz的方波加至U27的(13)脚，使U27的(11)脚、U17的(5)脚有100Hz的方波，如果故障继续存在．U17(6)脚的低电平“0”使其输出(4)脚保持“0”低电平。状态指示灯DS1为持续红色，故障发生后输入端回到无故障状态．U17的(4)脚输出的100Hz方波，使指示灯以100Hz的频率由红变绿，人眼看起来就是琥珀色，按下发射机面板前的RESET复位键可将指示灯恢复至绿色。实际上，在维护的短波发射机中很多地方都用到555电路，通过上述分析由555电路组成定时器LM556在功率模块控制电路中及时拉开开关管，有效地防范了过载事故；由LM555电路组成的多谐振荡器在操作控制板电路中的有效应用等，真正体验到555集成电路灵敏度高、功能灵活，在电子电路中获得广泛应用。
