用LM5512F制作的秒信号发生器
来源:本站整理  作者:佚名  2011-02-17 19:30:22



  采用指针式高频石英钟专用IC设计制作的的精密秒信号发生器,其电路简单,工作电压范围宽,与TTL及CMOS数字IC接口方便。由于电路中采用了标称频率为4.194304MHz的石英晶体作振荡元件,故该电路一般不需调试,便可输出十分精确的秒信号(石英晶体的标称频率越高,经分频后所获得的秒信号也就越准确)。

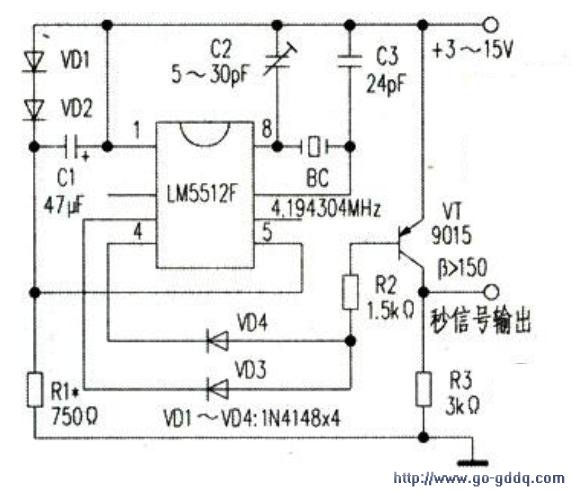

  电路原理如图所示。LM5512F采用双列直插式8脚封装,内部由振荡器、分频器、闹时电路、输出控制电路及输出缓冲器等组成。IC的工作电压范围为1.2~2.0V,工作电流典型值为35μA,输出脉冲宽度为468.75ms。图1中。硅二极管VD1、VD2及R1组成稳压电路,VD1和VD2两端的稳定电压即为LM5512F的工作电压。三极管VT在此起倒相和放大作用。VD3、VD4起“或门”兼与OUTl、OUT2端隔离的作用。OUT1端和OUT2端输出皆为超低频脉冲信号,其周期为2S,脉冲宽度为468.75ms,二者交替出现。经VD3、VD4后。在VT基极上出现的即为精确的秒脉冲信号。本电路中,VD3、VD4皆选用硅开关二极管,不宜用结电容较大的普通整流二极管,以免导致输出波形不良。VT应选用硅高频管或开关管。该电路可在3~15V电源电压范围内工作。改变电源电压时。只需调整R1的阻值。使流过VD1和VD2的电流在5mA左右即可。
