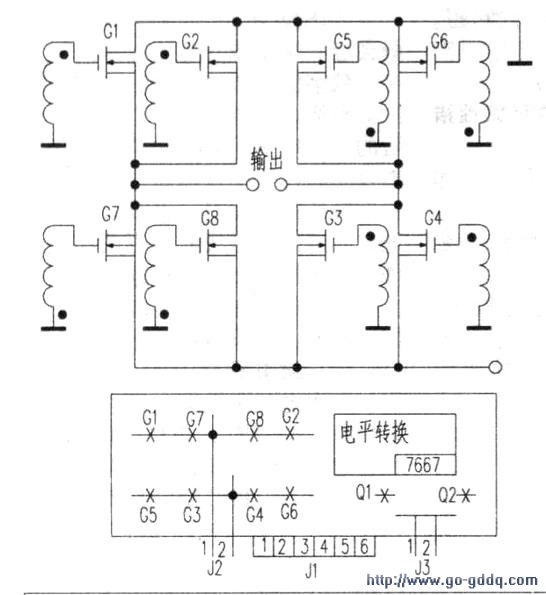

功放简化原理如下图所示．8只RF140场效应管分别两只并联构成全桥功放电路，用500型万用表测得功放板静态阻值如下：1．J2-(1)、(2)脚（功放输出口）对地正反向阻值分别为28kΩ、4kΩ．如测得(1)或(2)脚正向阻值低于28kΩ几千欧，则G7、G8或G3、G4有损坏：如(1)或(2)脚反向阻值趋于零，则G1、G2或C5、G6有损坏。2．J3-(1)、(2)脚（-72V输入口）对地正反向阻值分别为18kΩ、5kΩ．如测得J3-(1)、(2)对地正反向阻值与参考值相差几千欧，Q1、Q2、集成块7667可能损坏。3．J2-(1)、(2)脚端为射频输入口，(2)端为地，(1)端对地正反阻值开路；J2-(3)端功放电压（叠加音频）．对地正反向阻值为26kΩ、6kΩ．如测得值与参考值相差几千欧，Q1、Q2、集成块7667可能损坏；J2-(4)端为功放故障采样，对地正反向阻值为16kΩ、开路；(5)、(6)端为调制输入口，(6)端为地，(5)端对地正反向阻值为240kΩ。
