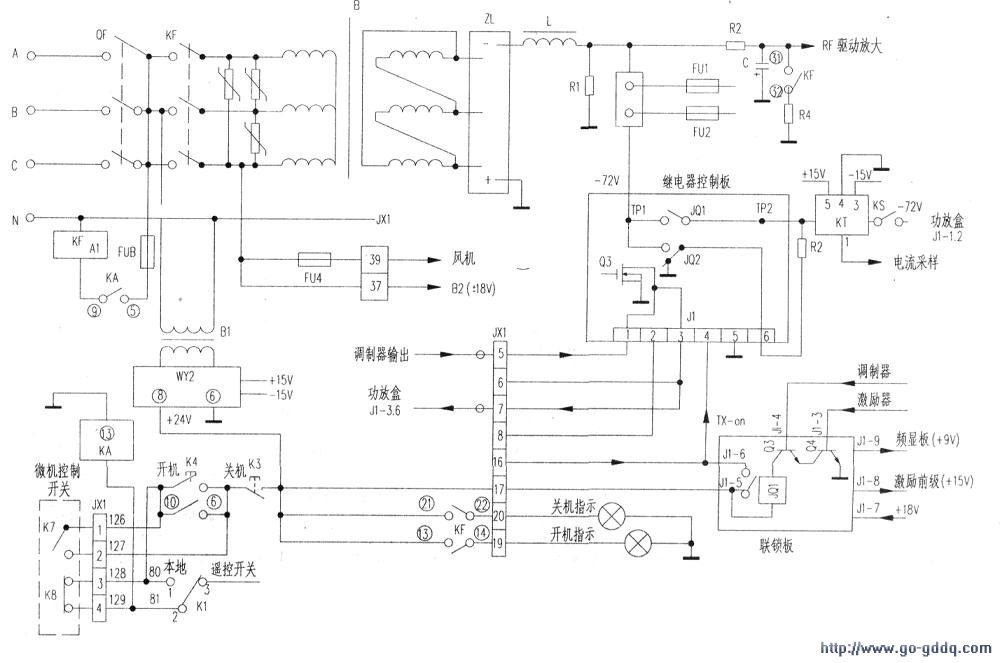

ZT-G1kW-I型开关电路见下图，开机时，先闭合空气开关QF，变压器Bl工作(线号17、18)．经降压整流滤波稳压后输出24V、+15V、-15v．WY2(8)端输出24V(JXI-17)分两路，一路加到联锁板Jl-5端，经KY3-8端18V(调制器电源，线号96)和KY2-2端18V(激励器电源，线号95)控制后，由联锁板Jl-6端输TX-ON(JXI-16)到继电器控制板Jl-4端，另·路作为KA的工作电压。

　　按下开机键K4．控制电压24V经K3→K4-K8-KA13端．KA工作(6、10端间触点闭合完成KA吲路自锁．5、9端间触点闭合)→KF工作(13、14端问触点闭合指示开机．21、22端间触点断开关机指示灯熄，31、32端问触点断开（该常闭触点任关机时对激励驱动放大电源进行放电））一输出三相电到主变压器，三相电经降压整流滤波后(-72V)加到继电器控制板TPI;同时经KF后取C桐分两路，一路加到变压器B2(线号11)，经降压整流滤波稳压后输出+18V、-18V．另一路经FU4、JXl-39给功放风机供电。

　　关机时按下关机键K3．KA失电断开．KF跟随断开，切断B2、风机供电，发射机关闭处于待机状态。

　　微机开关机控制原理：通过微机设定时问控制K7瞬间闭合实现开机，控制K8瞬间断开实现关机，本地／遥控开关跨接在JXl-3、4端间，开关调到本地时短接K8，切断微机控制关机．开关谰到遥控时实现微机控制开关机。

　　激励器输出射频信号经前级放大、驱动放大后加到功放盒J1-7、4端；调制板输出调制信号通过JXI-5加到继电器控制板Jl-I端，由Jl-3端输出经JXl-7加到功放盒J1-3、6端；-72V经继电器控制板TPI输入，延时后由TP2输出经KT、KS加到功放盒Jl-l、2端。

　　继电器控制板工作原理：开机时JQ2先例合(JQ2断开时通过R2对功放电容放电)，通过R2对功放电容进行充电，Q3导通关断调制信号，充到-60V时JQ1闭合短接JQ2、R2，直接将-72V加到功放盒．Q3截止开通调制信号。当激励器18V.

　　调制器18V电压过低时，通过联锁板切断JQ1、JQ21作电压(TX-ON为0)，关断调制信号、一72V。

　　接口板电路包含对射频电流(J5-6、7)、反射功率(J5-4)、-72V(J3-5)、24V、15V、射频驱动电平(J3-8)采样检测及功率调整电路。当射频电流过大时产生的调制封锁信号，通过J2-8送到调制器(J2-4端)关断调制信号．同时由调制封锁信号产生MOD(O)信号由Jl-5输出加到调制器(J2-3端)．驻波比大于1.2时逐步递减发射机功率，大干1.5时输出功率为零：当-72V、24V、15V、射频驱动电平中任一信号出现异常时(-72V超过-80v、24V低f20V.isV低于13.5V)．产生两个控制信号，一个调制封锁信号由J2-8端输出到调制器(J2-4端)关断调制信号，另一个MOD(O)信号由Jl.-5V输出到调制器J2-3端，控制调制器J2-3端Kl断开，调制器输出J3-I呈现高阻．MOD信V；U6~Ul0组成输出功率调节电路，功率控制电压通过J3-10加到调制器功率控制（J1-1）端，调节输出功率。
