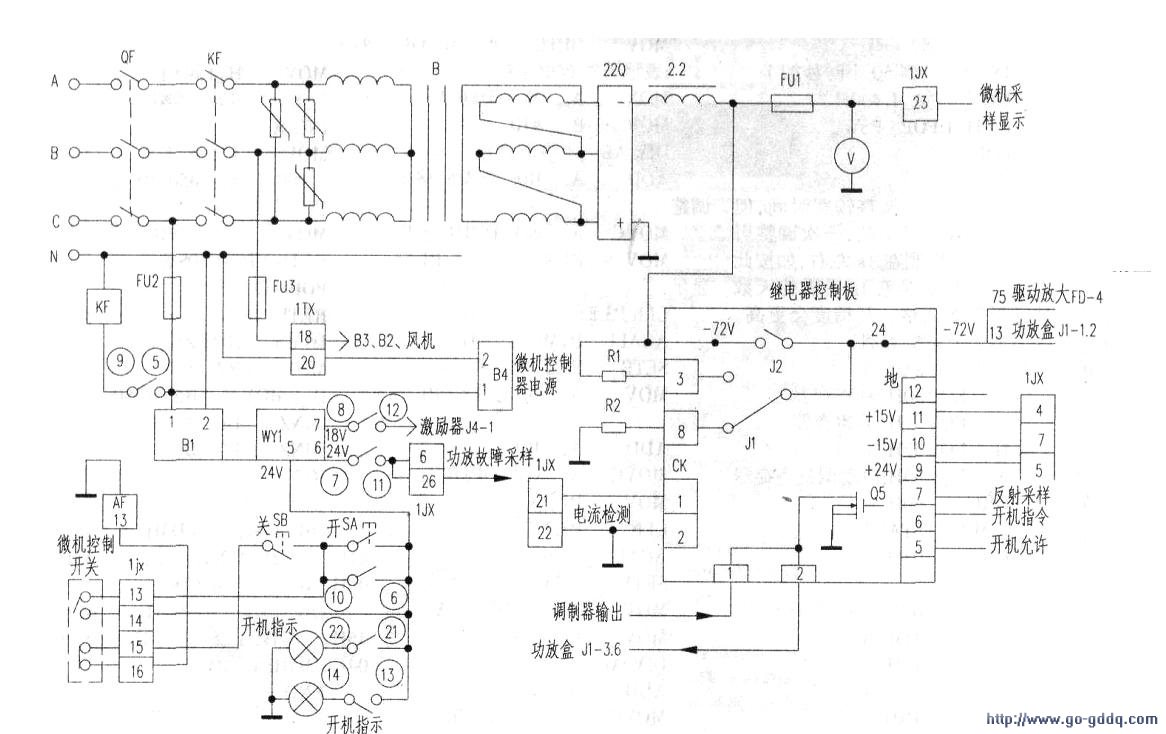

此机的开关机电路见下图，开机时，先闭合空气开关QF．取C相经FU2后分三路，一路供KF．第二路供变压器B4(微机控制器电源)，第三路供Bl。经Bl降压整流滤波稳压输出三组电压：WYI(6)24Vf经KA7、Jl端间触点由IJX-26加到功放盒Jl-8，作为功放故障采样信号）、WYl-(7)l8V（经KA8、12端间触点加到激励器）、WYI-(5)24V控制电压。

　　按下开机键，控制电压24V经SA→SB→K8→AF13端．AF工作f6、10端间触点闭合完成AF回路自锁．5、9端间触点闭合）一KF工作(开关机指示同I型相同)-输出三相电到主变压器，经降压整流滤波后分两路，一路送到继电器控制板(线号12)，另一路通过Rl送到该板C2-3端；同时取B相(IJX-18)分三路分别供给风机、B2、B3。关机时按下关机键．AF失电断开．KF跟随断开，切断风机、B2、B3供电，发射机处于待机状态。微机控制同I型相同。

　　激励器输出射频信号经前级放大、驱动放大后加到功放盒Jl-7、4端：调制板输出调制信号加到继电器控制板CZ-I端，由C2-2端输出加到功放盒Jl-3、6端；-72V经继电器控制板一72V输入端，延时后由24端输出直接向功放盒和驱动放大供电。

　　继电器控制板原理：开机时J1先闭合(J1断开时通过R2对功放电容放电)．-72V通过Rl、J1对功放充电．A5导通关断调制信号，充到-60V时J2闭合短接Rl、J1．直接向功放盒和射频驱动放大电路供电．A5截止开通调制信号。J2、A5同时受电流取样信号、反射信号控制，当电流或反射越限时J2断开、A5导通，切断-72V和调制信号，封锁指示灯亮。

　　功率调整板有4个输入端；CZ(4)入射功率检测端、C2(8)-72V检测端、C2(9)射频驱动取样端、C2(3)脉宽检测端。入射功率检测端对入射功率进行检测，在-72V、射频驱动、调制信号正常情况下开始将输出功率升到设定值；-72V检测端，对功放电源-72V进行检测，超过-80V时降功率封锁调制，指示灯D4、D5亮；射频驱动采样端对驱动信号进行检测，当驱动不足时降功率封锁调制．指示灯D3、D5亮；脉宽检测端对调制信号进行检测，当脉宽过窄或无输出时D5亮；功率调整板输出(CLKZ-IO)功率控制电压送到调制板功率控制(J2-I)端。

　　Ⅲ型用功率调整板、继电器控制板代替I型接口板电路，保护电路更加简化，便于维护，射频驱动电源、功放电源供给部分有差别；I型单独供电．Ⅲ型经继电器控制板后同步供电(线号分别为75、13)。同步供电优点是：当开机瞬间激励频率合成小盒锁相环处于锁相捕捉过程时：输出功率被控制为零，当功放盒充电到-60V时，激励器锁相环已稳定，保证了设备无冲激过渡过程。
