10．白光LED倍压芯片MAX1576Y
    MAX1576Y是一款白光LED倍压芯片，采用24引脚薄型QFN封装，可提供480mA电流给白光LED。该芯片的工作频率为固定的1MHz，仅需非常少的外部元件，就能实现低EMI和低输人纹波的LED驱动，主要用于液晶屏的背光驱动和照相机闪光灯电路中。

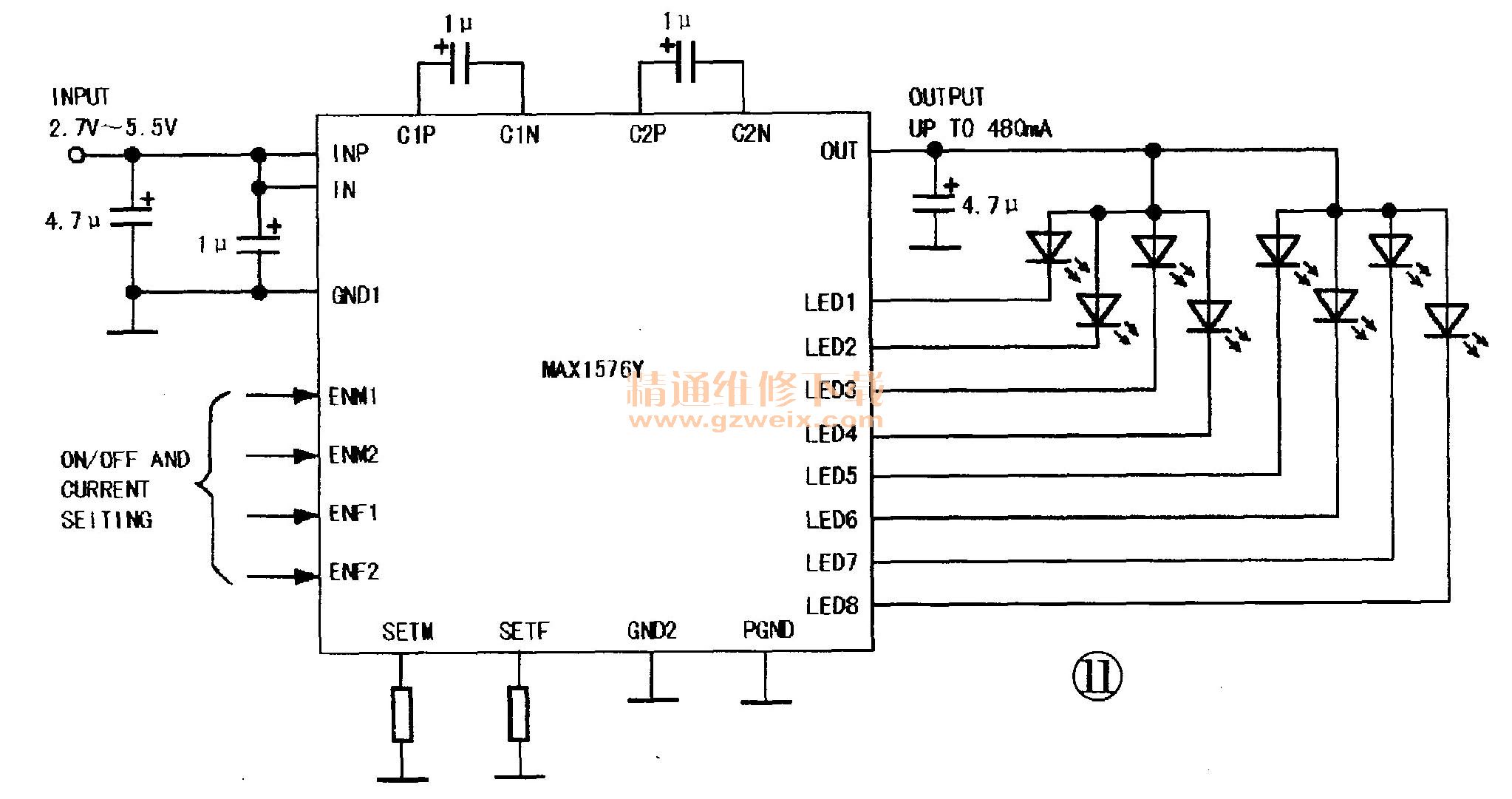

    MAX1576Y可驱动8只高亮度白光LED，如图11所示。该电路具有恒定电流调节功能，能实现统一的光强度；既能以30mA的电流驱动每组（LED1～LED4、LED5～LED8 ），也能以100mA的电流驱动每只LED（总电流400mA）。

    另外，该芯片内部集成有自适应的1倍／1.5倍／2倍电荷泵和超低压差的电流调节器，能在1节锂电池供电的情况下高效驱动LED。MAX1576Y使用两只外接电阻设置主LED和闪光灯LED的最大电流，使用四个控制引脚通过串行控制或每组2位逻辑控制实现LED亮度控制：ENM1和ENM2端可将主LED的电流设置为最大电流的10% 、30％或100%，ENF 1和ENF2端可将闪光灯LED的电流设置为最大电流的20%、40％或100%。另外，若将每一对控制引脚连接到一起，可实现单线、串行脉冲亮度控制。
    11．高亮度白光LED驱动芯片NCP5603
    NCP5603是安森美半导体（ONSemiconductor）公司推出的高亮度白光LED驱动芯片，采用DFN-10封装供货，大小（长×宽×高）仅为3mm×3mm×0.9mm，主要用于手机、相机等可携式消费性电子产品的照明或闪光灯驱动电路中。

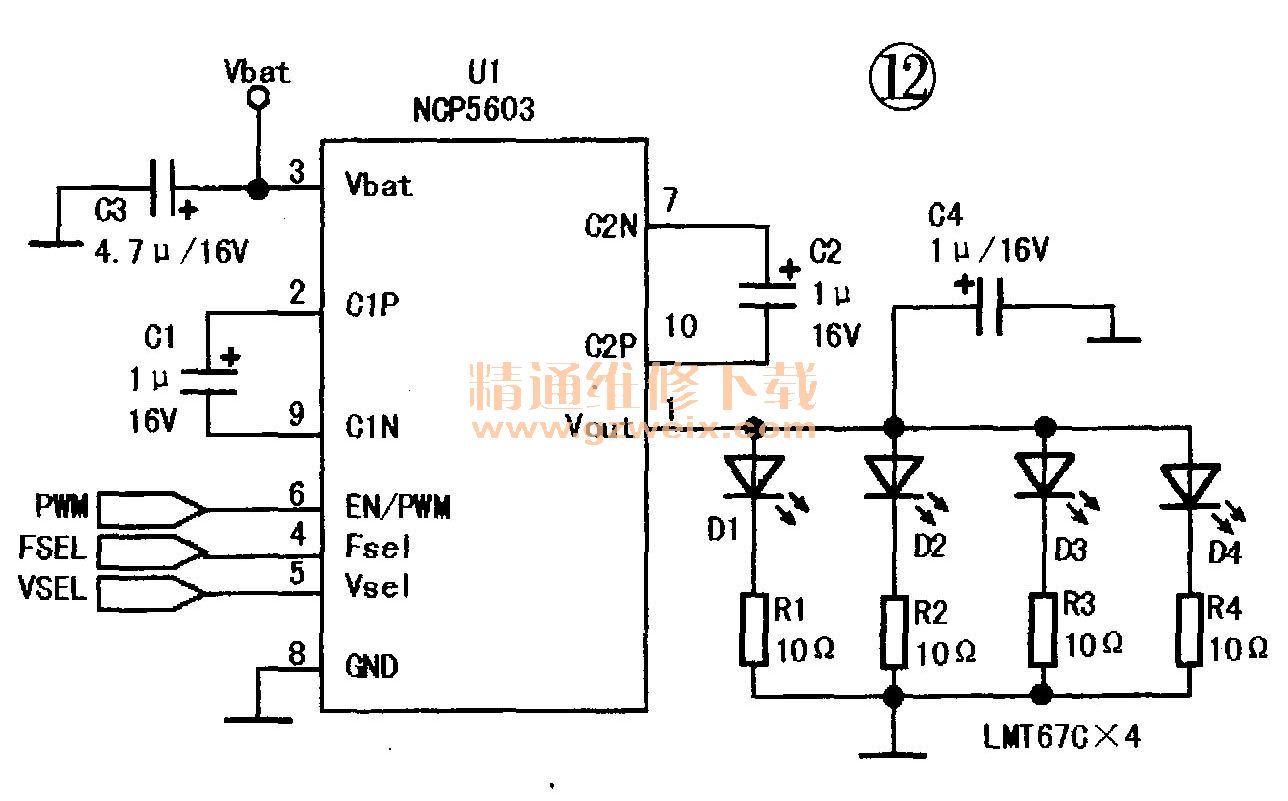

    NCP5603内部集成有一个充电泵电路，只需外接两只陶瓷电容C1、C2就能实现电压的变换，如图12所示，省去传统电压转换所需的体积较大的电感，这样就使得驱动电路占用的面积非常小，更能满足可携式消费电子产品对内部空间的要求。

    该芯片的输人电压为2.7V～5.5V，经其内部电路转换后可从①脚输出稳定的电压，供给负载。另外，该芯片具有1倍、1.5倍与2倍自动运行模式，其转换效率可达90%，且输出电流高达350mA，可用来驱动功率达1W的高亮度LED 9特别适合用作采用电池供电的大电流LED驱动芯片。同时，该芯片的的⑥脚为PWM/EN输人端，用作LED驱动开／关及亮度调节控制。
    此外，由于NCP5603无需外部电感来储存能量，因此该芯片还可作为一款低成本小型升压式DC-DC转换器，稳定输出4.5V～5V电压，供给手机、MP3播放机或数码相机的音频放大器。
    12．白光LED驱动芯片AQ913x/4x系列
    AQ913 x及AQ914 x系列芯片是雅捷科技公司（ArquesTechnology）生产的白光LED驱动器，工作频率为固定的650kHz，可将锂离子电池（电压范围是2.9V～4.2V）的电压调节为可以驱动白光LED的电压（范围是3.0V～3.6V ），并带欠压锁定功能，非常适合用作小型LCD背光或闪光灯的驱动。
    该系列芯片的待机功耗低（在待机状态下的电流仅为10μA ），并采用自动切换工作模式，当电源电压足够时，IC工作在LDO （1倍）模式，以减少输人电流，并提高效率；当LED驱动电流不足时，芯片内部电路自动切换至1.5倍（Charge pump）工作模式，以提高电池的使用效率。
    AQ913 x或AQ914 x系列芯片可分别驱动3只或4只并联的白光LED，输出的可调整电流之和可达120mA，且每只LED的驱动电流误差小于2%、 LED的发光亮度一致性好。
    另外，该芯片的ISET1端外接LED电流调整电阻。在ENB端既可输人PWM信号，对LED的亮度进行调整，也可作为定时闪光控制端。
