Acer77E彩显不能开机
来源:本站整理  作者:佚名  2010-05-01 17:42:36



   彩显接通电源后,绿色指灯亮,有联机信号时,橙色指示灯亮。但黑屏无显示。

  分析检修:对于具有节电功能的数控彩显来说,无联机信号时,信号指示灯大多为闪亮,而有联机信号时均为绿灯常亮。根据故障现象.可初步判断开关电源基本正常.重点应检查信号识别电路。

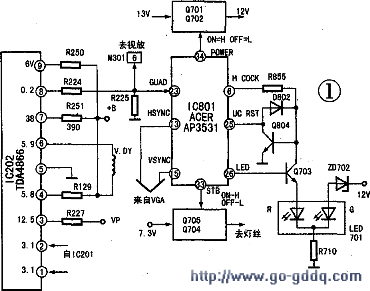

  此机部分电路实绘如图所示。无联机信号时,IC801(CPUAcer AP3531)⑥脚输出高电平,Q804导通,使25脚处低电平复位状态。同时CPU从26脚输出脉冲信号,控制Q703通断。Q703导通期间,若属正常的待机无信号节电模式.则CPU 33脚输出低电平,使Q705、Q704截止,关断灯丝电压。同时,CPU的34脚输出高电平,Q701、Q702同时导通,12V电压正常,则LED701显示无信号,点亮橙色指示。当CPU 13、15脚同时检测到VGA送来的行场同步信号时,CPU⑥脚为低电平锁定状态。此时因Q703截止而使LED701只显示绿色指示。同时,CPU 33、34脚输出高电平,Q705、Q704、Q702、Q701均导通,有灯丝电压和12V主电压。若12V电压异常,则CPU 26脚输出驱动脉冲,⑥脚为高电平锁定状态,此时。LED701显示红色指示,表示处于保护状态。


  从故障现象分析:不接联机信号时绿灯亮。而接入联机信号时LED701反而显示无信号指示。说明CPU能够识别到联机信号,只是模式控制出现异常。查CPU 13、15脚外围元件无异常.故判断CPU损坏。更换新块试机.结果出现无规律不开机!怀疑CPU外围元件不正常,把CPU但将外围所有元件都排查一遍。

  也未发现明显异常元件。后来,在能开机状态下,发现场幅偏大,图像上部线性不良且始终伴有六七条间隔不等的回扫线。由此入手,进而检查场输出电路,结果发现IC202(TDA4866)⑦脚电压仍为13.2V,明显偏低(其余引脚基本正常)。TDA4866⑦脚为场逆程发生器供电端,正常工作电压应为③脚电压两倍以上!查⑦脚外围元件。发现R251(390Ω/0.25W)已变质开路!用1W新电阻代换后,故障彻底排除!

  小结:TDA4866为全桥电流驱动直流耦合式场输出电路。具有较完善的保护功能。本例故障的检修难点也正在于此:⑦脚的外部供电电路异常.使其内部逆程发生器的工作失常,但IC202仍可继续工作.只是场逆程脉冲幅度大幅减小。这一结果使显像管在场回扫期间不能完全截止。故出现场线性不良和顶部回扫线。同时,由于IC202⑧脚输出的消隐信号和保护信号异常,最终导致CPU误动作,从而造成本例特殊故障。同时,误换CPU又使故障进一步复杂化。检修此类无任何资料的机子,应充分注意所有故障现象。抓住每一个细节。将有意想不到的收获。
