开机测50V电压为0V,断开L301,测50V电压恢复正常,说明行扫描电路有短路。断电测行管Q302集电极对地电阻只有3Ω(正常应在10Ω~15Ω左右),说明行管已击穿,用BU2520DX代换后,整机恢复正常。

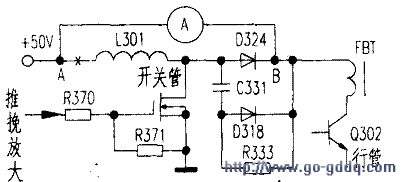

为了确保新换的行管不被烧毁,在换行管后,不应直接通电试机,而要断开二次电源储能电感(图中的1301)。在主电源及续流二极管之间接入电流表(如图所示:在A、B点之间接入电流表)监测行电流,一般机型行电流在250mA~400mA之间,有些机型则在600mA~7(X)mA之间,如现代F776D+便是650mA。以上只适用升压型二次电源,二次电源为降压型的不适用这种方法,这点应引起重视。
