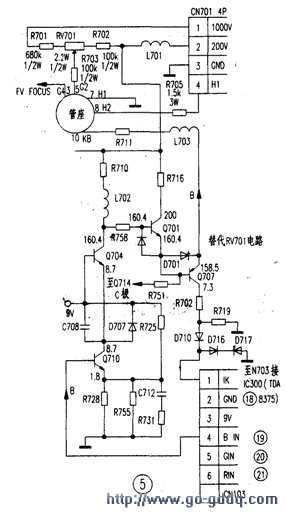

根据故障表现，分析认为黑屏故障出在视频信号处理及显像管视放板电路。参见图5，用万用表测量显像管座中的三个阴极（KB、KG、KR）电压部为190V左右，这说明无光栅故障是由于三个阴极电压过高造成的。根据检修经验，检查视放管截止的原因，是从三基色信号输入端的电压查起。于是，测量视放尾板上CN103插座的各引脚电压，其中④、⑤、⑥脚（BIN、GIN、RIN）电压明显偏低仅0.9V，而五常值应为2.6V左右，若按常规思路分析，故障在色解码及其相关电路。而本机为IIC总线彩电，它采用了黑电流自动检测调整（AKB）技术，CN103插座①脚（IK）为黑电流自动检测端，测其电压为3.8V，显然异常（正常应约等于末级视放管Q707的c极电压7.3V）。AKB电路实际上是一个闭环反馈回路，主要由CPU电路、TDA8375 18脚内部黑电流校正电路、ABL电路、末级视放电路中的黑电流反馈电路等器件构成，主要作用是用于开机瞬间自动校正显像管的暗平衡。由此可见，显像管也是这个闭环反馈回路的一部分。当此闭环反馈回路中任一挪分出问题时，都有可能导致井机瞬间流经CN103①脚或TDA8375 18脚的电流减小、电压下降，以致TDA8375内部电路自动关闭19、20、21脚的三基色信号输出，最终出现黑屏故障。

　　本着先简后繁的检修原则，检查显像管发光必具的另一个重要条件即加速极电压，结果测得加速极电压G2仅为180V左右，调整加速极电压可调电位器RV701无效。再检测CN701①脚电压1000V正常，顺藤摸瓜查出电阻R701（680kΩ/1/2W）开路，更换后故障排除。

　　小结：对于显像管采用阴极黑电流检测调整（AKB）技术的新型彩电，若测得三基色电压偏低视放管截止，不可忽视对加速极电压的检查，这点有别于普通彩电，视放管截止与加速极电压无关，加速极电压偏低不会导致黑屏。
