观察该机图像偶有拉丝干扰并伴随行频叫声,同时面面上出现一分为二的双人重叠图像。如图3所示。

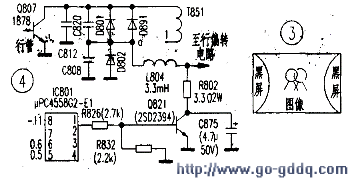

单从光栅上看,本故障应该是一例典型的枕校电路故障。开盖后取出主板,接通电源对枕校电路进行检查,参阅图4,测得图中a点直流电压为38V左右,检波头测其峰压为312Vp-p,两者电压比正常值(国产机经验值)偏高。反思图像异常或行频叫声,难道是行频降低使逆程脉冲电压升高所致。检测显像管灯丝电压为22.1Vp-p,基本正常,因此说明行逆程脉冲电压也基本正常。试断开枕校电感L804后开机,复查a点直/峰电压依1日。表明枕校放大管Q821(D2394)没有正常工作。测IC801各脚电压如附表所示。但Q821c极电压却在34V左右波动,而b极电压在0.7V~5V之间跳变。细查原来是Q821b极引脚虚焊,重新补焊后故障排除。
引脚 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
故障时直流电压(V) | 12 | 1.6 | 2 | -14 | 0.6 | 0.6 | -12 | 14 |
修复后测得直流电压(V) | 3 | 1.6 | 1.6 | 0 | 0.6 | 0.6 | -11 | 14 |
正常工作检波头测得峰值电压(Vp-p) | 0.78 | 0.5 | 0.8 | 1.8 | ||||
注:图4中a点电压正常工作为20V左右,其峰压为190Vp-p左右.Q821正常工作时,b极电压为0.6V,c极电压为20V左右,峰值电压为7Vp-p左右. |
小结:Q821 b极虚焊,使得该管工作于截止状态,无法对场频抛物波进行放大调整,以致枕形失真。同时,由于Q821处于截止状态,使得a点对地的等效电阻变大,导致a点的直流电压和峰值电压上升。由于这时逆程脉冲电压基本正常。必然使行偏转线圈两端的电压减小,偏转电流也减小,最终造成行不满幅。
