索尼G21T1型机遭雷击后呈三无
来源:本站整理  作者:佚名  2010-06-05 06:52:56

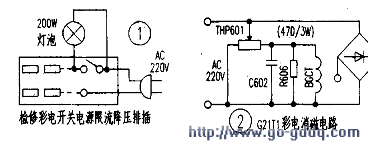

  拆开后盖观察,保险管完好,电源板上其他元件未见异常。为稳妥起见,笔者采用“专用检检修排插”(见图1)为本机供电(拔下消磁线圈)。开机,观察泡过亮,监测+B(115V)电压飙升到150V左右,随即即降至0V,同时200W灯泡熄灭,紧接着开关电源部位冒烟。立即关机。检查冒烟部位,触摸电阻R606(470Ω/3W)很烫,R606为何过热呢?笔者据实物测绘出相关电路,见图2。

  由图2电路分析才知,该机型是不可以拔下消磁线圈开机的,若拔下消磁线圈后开机,开机瞬间通过R606(阻值较小)的冲击电流很大,故出现过热或冒烟现象。

  冒烟之因已明了,接下来分析+B过压后自动稍失降为0V的原因,这很可能是因电源输出过压,致使保护电路动作造成的。根据检修雷击彩电的经验,首先检查用于传递稳压光电信息(兼作冷热地隔离)的“光耦”IC603(PCI23),结果正常。然后再检查开关电源次级电路,主要是用于稳压取样的三端稳压器IC602(SE115N),发现IC602呈开路性损坏。因无SE115N,手头仅有SE1854三端稳压器,更换后试机(拆下三端消磁电阻),+B(115V)输出电压为115V正常,200W灯泡暗亮,且声图正常,恢复整机电路,一切正常。

  小结:由于笔者对该机型消磁电路的结构不了解(大部分国产机,消磁线圈两端未并接电阻、电容,通常可以拔下消磁线圈检修,只有在进线中串接灯泡功率较小,如100W时,才需拆除三端消磁电阻),以致检修出现失误,走了弯路。最终查出仅是稳压误差取样的三端稳压器IC602(SE115N)损坏,而与此关连的作为冷热地隔离的光耦IC603却完好无损,
