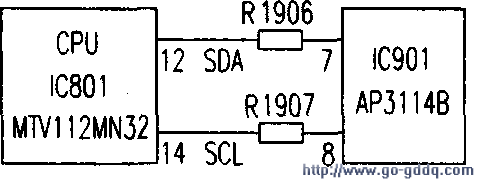

观察其指示灯正常。在不连接主机的情况下，开机后无高压、无显示，但电源指示灯为绿色，正常。连接主机后开机，故障现象相同。本机的总体电路与7377XE差不多，测量主电源各路输出，除了二次电源的供电端（45V）略高外，其他都稍微低于正常值。据此判断行电路没工作。测量行场扫描和二次电源控制集成电路IC201（TDA4856）的供电脚为0V，灯丝也没电压。分析认为可能是节能控制电路出了问题。但是根据指示灯正常而且不连接主机时也不能开机来分析，又和节能电路无关。因此，分析认为是CPU出了问题。按照CPU工作的四个要素进行逐项检查。没发现问题。对晶振、5V滤波电容进行代换后，故障依旧。在这种情况下，不得不怀疑是总线系统出了问题。测量总线干线上的时钟线和数据线电压值，发现时钟线（SCL）电压值虽然为正常的4.0V，但表针一直抖动，不正常；而数据线（SDA）为0.05V，更不正常。因此认为检修这个故障应该从SDA端电压过低人手，有关电路见附图。检查中发现，当断开OSD处理集成电路IC901（IC型号为AP3114B，该IC与7377XE中的AP3114略有不同）的SDA端⑦脚外接电阻R1906（100Ω）时，显示器出现了高压，测量SDA线的电压恢复为正常值4.5V，SCL线的电压也不再波动，判断IC901损坏。测量IC901⑦脚对地电阻为0Ω，证实判断正确。更换一只AP3114B，故障排除。

　　本例中IC901⑦脚对地短路，直接导致了总线电压异常，CPU检测到该信息后指令电路进人总线保护状态。而在例6中，同样是IC901的SDA端出了问题，但并没有影响到总线SDA干线上的电压。所以故障现象是不同的。
