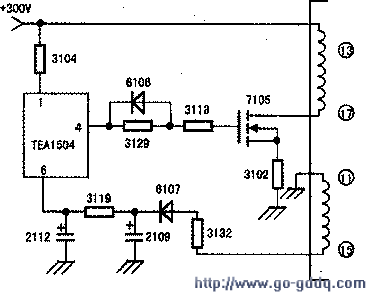

经检查判断故障出在电源部分,相关电路如图所示。
工作原理:上电后,+300V整流滤波电压加至开关场效应管7105漏极,另一路通过电阻3104加至主电源PWM控制集成块TEA1504①脚启动端,并通过内部电路对⑥脚外围2112电容充电。当充至约12V时,集成块内部电路起振工作,④脚输出驱动电压加至开关管7105栅极。主电源起振后,开关变压器5101 11、15脚的感应电压经整流滤波得到12V续流供电电压送至⑥脚,以代替启动电压为TEA1504供电,从而保证开关电源的正常工作。
开机时,电源有“吱”的启动声,说明整流滤波启动电路正常,怀疑故障在续流供电电路中。测集成块⑥脚在开机时有12V左右电压,几秒后电压消失,查外围电路,发现二极管6107开路,更换后开机工作正常,故障排除。
表1是用MF47型万用表测得集成块TEA1504正常工作时的电压,供参考。
表1 TEA1504集成块正常工作时的电压 | |||||||
引脚 | ① | ② | ③ | ④ | ⑤ | ⑥ | ⑦ |
电压(V) | 295 | 空脚 | 0 | 3.6 | 0.2 | 12.3 | 13 |
引脚 | ⑧ | ⑨ | ⑩ | 11 | 12 | 13 | 14 |
电压(V) | 2.6 | 2.7 | 空脚 | 0 | 空脚 | 1.6 | 4.5 |
