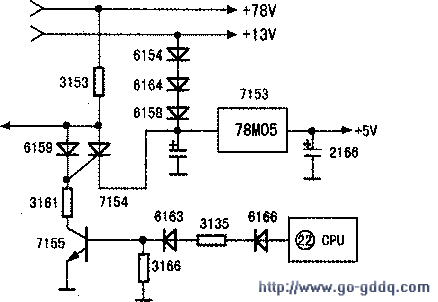

本机开关电源属于绿色节能电源，即关闭模式下只要改变开关电源振荡频率和PWM驱动脉冲可使各路输出电压大幅降低，能降低整机功耗。由于关闭模式下，开关电源次级+13V输出电压下降较大，为保证微处理器的+5V稳压电路正常工作，需通过电压切换电路将原+13V输出端切换为+78V电压输出端，相关电路如图所示。

　　+5V电压切换的工作原理是：进入关闭模式后，CPU 22脚输出低电平，三极管7155截止，可控硅7154导通，原78V输出端电压（待机状态时电压10V左右）经3153加至稳压块7153输入端。当开启主机后，CPU 22脚变为高电平，可控硅7154截止，+5V稳压输入端恢复为开关电源+13V提供。

　　经检查，7153稳压块+5V输出电压为0V，检查电压切换电路时，发现3153电阻开路，更换后开机，故障排除。
