LEO SRC-1491型彩显有无图像屏幕均出现水平白奈干扰
来源:本站整理  作者:佚名  2010-06-30 21:04:04



  观察出现水平干扰带,表明机内窜人了干扰脉冲,可能是行输出级行辐射或显像管高压嘴打火所致。打开机盖观察,高压接头处并无打火现象,行输出变压器也无行辐射存在。

  仔细倾听,发现“嗡嗡”声是由电源电路板上器件L101发出的,L101是抗干扰电感线圈。

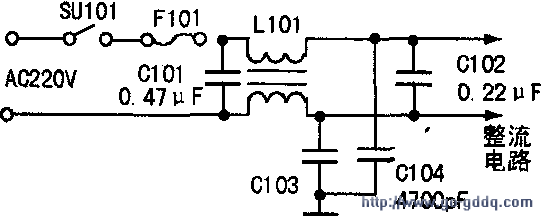

  由电路(见图)分析可知,L101与C101、C102组成高、低通滤波器,主要用于防止电网和外部电器产生的脉冲窜人机内,起到抗干扰作用。当L101损坏或性能变化(漏磁)时,不仅不能起到抗干扰作用,还会成为一个干扰源,自身产生低频干扰脉冲,导致屏幕上呈现水平白条,而且其频率越高横条越密。

  因手头无此类电感器更换,干脆将其去除,并用导线将电路接通,开机试看,一切正常。
