观察电源指示灯一亮一灭，机内有吱吱声。

　　第一故障点：开机测得+B电压在50V～80V之间波动。此机为A3电源，断开行部分，不接假负载直接开机，＋B电压缓慢上升到106V后，不再上升。短路光耦的③、④脚，＋B电压降为0V，证实电源初级稳压部分正常，恢复光耦的③、④脚，调R551电位器，＋B电压仍只能上升到97V，它表明光耦也工作，但存在不良情况，更换光耦后，＋B电压上升至125V。

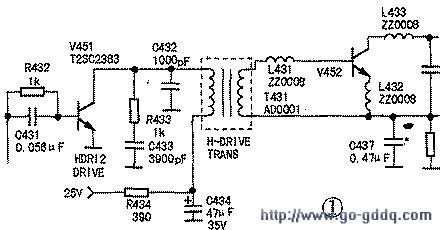

　　第二故障点：在＋B电压恢复到正常值时，恢复行负载，开机，有高压启动时，屏幕不亮，灯丝也不亮，测加速极电压无，行输出变压器发出类似打火声。在无信号时测行电流在280mA左右波动，怀疑高压包有故障，更换后故障不变。在路测电源各组输出电压，都正常。进一步分析故障，行输出变压器发出类似打火声，是不是行频不正常呢？在路测行激励管的b极电压为0.6V，此电压证实行激励信号可能有输出。测行激励的c极电压为10.8V，此电压比正常的＋18V低得多。行激励部分电路如图1所示。

   　怀疑行振荡存在故障。先检查去耦电容C434是否变质，通过测量不存在漏电现象，代换此电容也无效。测阻流电阻R434阻值不变，为何此点电压只有10V呢？怀疑限流电阻热稳定性差，代换此电阻后，开机光栅出现。此电阻值正常，为何此点电压下降这么大呢？把此电阻装回电路，开机，屏幕光栅出现，由此推断应该是电阻虚焊，复测行激励管（V451）的c极电压上升到18.5V。

　　注：如果检查上述电路仍不能排除故障，就需要检查行推动变压器和行振荡元件。

　　第三故障点：有光栅后，发现光栅不正常，整幅图像偏红，而且屏幕的中部有蓝色斑块，屏幕的两边图像正常，在中间的斑块之后，可以看清图像，而且屏幕的右边1／10处是垂直的蓝色带。故障时的屏幕显示见图2。

   　　先从图像偏红查起，在路测三阴极电压，发现蓝阴极电压为175V，表明V651视放管截止。在路测LA7680的21、22、23脚的RGB三基色输出电压分别为5V、4.3V、2.4V，三基色很明显不平衡，蓝色明显偏低。将RGB接视放电路的插头拔掉，测③脚电压仍不正常，表明LA7680组成的电路有故障。查LA7680的18（B-Y）、20（R-Y）脚电压为3.03V、3.04V电压正常，怀疑LA7680内部有损坏。代换LA7680后，图像偏红故障排除，复测21、22、23脚电压分别为5.1V、5.2V、5.4V。

　　第四故障点：在图像偏红故障排除后，屏幕中间的蓝色板块及回扫线还存在，在检修这一故障时，曾怀疑显像管内部变形、损坏或消磁电路有故障。但用另一块主板试机，显像管显示图像很正常，检查消磁电路工作也正常。这样看来，故障很特殊，为了快速判断故障在哪里，交换三基色的阴极信号线，发现屏幕上的蓝色板块没有跟随相应的彩色变化，这就说明蓝色视放电路存在故障。在路检测出C602瓷片电容漏电，代换此电容后，故障排除。视放电路见图3。

　　此机维修真所谓是一波四折，一台电视机出现四处不同的故障，实属罕见。
