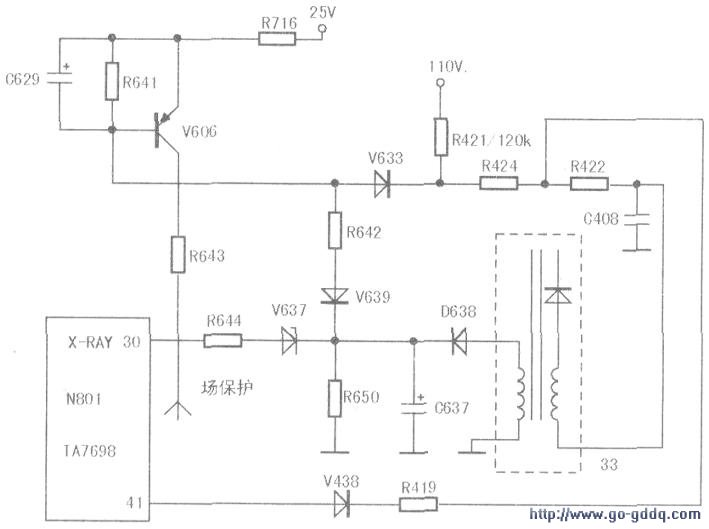

此机采用夏普NT-2T机芯，收看中经常出现自动关机故障，几乎没有什么规律，有时偶尔停机，有时会频繁停机，无法收看分析检修：本机曾经他人多次维修均未找到故障原因、测量发现，自动关机时N811．(TA7698)(30)脚电压大于1V，说明保护电路动作。该机保护电路如图所示，其保护输入端有多路输入。

　　先将模拟量减小，并降低加速极电压，使画面变得很暗，长时间观察不再出现自动关机现象，接下来集中检查ABL电路，发现R421已由原来的120kΩ增加到150kΩ。且阻值不稳定，换新后故障彻底排除。
　　
　　【提示】以上两例均是由于ABL电路电阻变值引起柬电流临界保护，从而导致自动关机，其故障发生与图像亮度有关，可通过降低加速极电压及降低亮度的方法来判断。
