此机刚开机时图、声正常，但收看几分钟后突然自动关机，但指示灯亮。再开机，重复上述故障现象。
　　　　
　　该机采用A3机芯LA7680单片集成电路；开关电源采用自激并联输出型电路，稳压控制电路采用直接取样、光电耦合器隔离控制方式：
　　
　　控主电源开／关机控制电路，是由微处理器N701(M34300N4-624SP)(17)脚（电源开／关控制端）、接口电路V772和光电耦合器N515等组成。开机时N701(17)脚输出低电平→V772截止→N515截止→开关电源电路不受控而自由振荡工作。关机时则与此相反：
　　

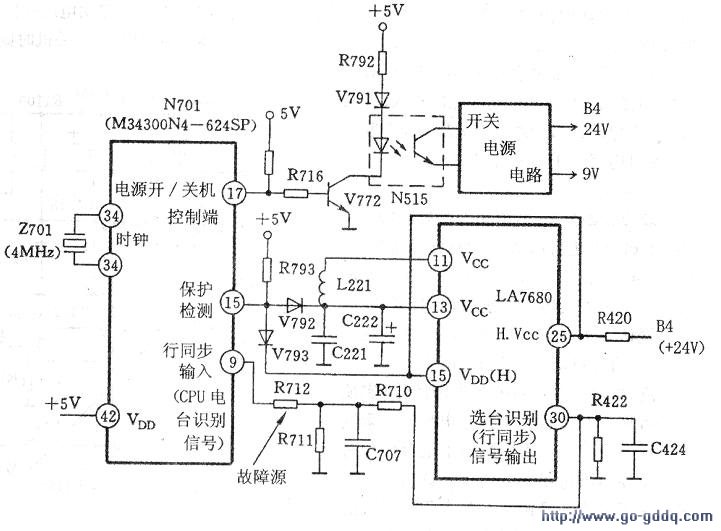

　　微处理器N701(15)脚（保护检测端）是开关电源输出电压（9V和24V）的监控输入端，当开关电源输出电压9V或24V降至4V以下时，即故障信息经V793输入到N701(15)脚，(15)脚电平即刻由高变低，经CPU内电路处理后，使N701(17)脚的输出电平由低变高，迫使开关电源电路停止工作，保护了开关电源，从而省去了主电路中的保护电路(见下图)。

　　监测微处理器M34300N4-624SP(15)脚和(17)脚电平，判断保护电路动作否？经监测，发现有故障时N701(15)脚电平由高变低，N701(17)脚电平则由低变高，致使开关电源电路处于被关断（待机）状态：
　　
　　分析可能产生的原因①开关电源9V负载重。9V电源电压是由15V—N551(AN78M12)三端稳压块后，变成为12V→Vlll稳压电路输出+9V电压。9V电压主要供给LA7680(11)脚（图像和伴音电路电源）和(13)脚（视频／色信号电路电源）。当9V电压降低到4V以下时，N701(15)脚外接的V792二极管导通，R793产生压降，使N701(15)脚电平从正常值4.6V下降到低电平(OV)→N701(17)脚输出高电平→V772饱和导通→N515光电耦合器导通→开关电源停振而处于待机状态；②LA7680(25)脚（行扫描电源端）内电路故障或其外电路中R420开路。B4(24V)电源电压，经R420降压得7.2V，向LA7680(25)脚供7.2V直流工作电压。因此，当LA7680(25)脚内电路或24V降压电阻R420开路时，LA7680(25)脚无电压输入或低电压输入，使V793导通→N701(15)脚变低电平→N701(17)脚输出高电平→V772导通→N515导通→开关电源停振（待机状态）；③N701(15)脚外接电阻R793开路。R793开路后，N701(15)脚变为低电平→N701(17)脚变高电平，其余分析同上；④LA7680(30)脚（同步脉冲电台识别信号输出端）→D/A接口电路(R710、C707、R711、R712)→N701(M134300N4624SP)⑨脚（行同步电台识别信号）环路有故障→经微处理器识别后，N701⑩脚输出高电平→开关电源处于无信号自动关机（待机）状态。
　　
　　经检测，发现LA7680(11)、(13)、(25)脚电压正常，说明9V、24V开关电源输出电路及负载电路工作正常；LA7680(30)脚（行同步脉冲符合门输出端，作为CPU电台识别信号）亦有行同步脉冲输出，但微处理器N701⑨脚（电台识别端）无行同步脉冲输入，说明CPU接口电路或微处理器有故障。经查发现D/A接口电路中的分压电阻R712(100Ω)虚焊。重焊后，故障消除。
　　
　　故障原因分析：故障系因微处理器M34300N4-624SP电台识别信号(行同步脉冲)D/A接口电路元件R712电阻虚焊，使微处理器不能正常收到电台识别用行同步脉冲信号而误认为无电台信号输入，使微处理器执行“无信号自动关机”于指令所致。
