半球牌ZC-18型1800W电磁炉烧保险,室内空气开关也随即跳闸
来源:本站整理  作者:佚名  2010-07-02 12:43:37



    观察该电磁炉,置低、中挡加热时工作正常,但当切换到最高加热挡时立即烧保险,室内空气开关也随即跳闸。

  经查,250V/10A保险丝和IGBT管被击穿,这已是连续第二次了,不能不引起笔者的关注。除按常规方法检修外,特意用DT890D数字表测得当时市电电压为255V;查阅使用说明书:“当电源电压过低或过高时,电磁炉将自动调整、稳定功率输出,并当低于160V或高于250V时自动停机保护。数码显示”F0“指示电源电压过低,”F1,指示电源电压过高。但实际上,该电磁炉的市电过、欠压保护电路并没有起作用,这可能是屡损IGBT管的真正原因。

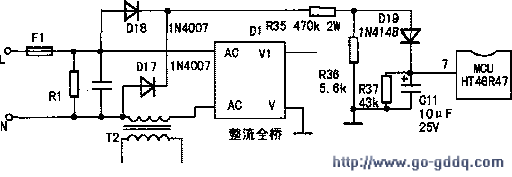

  笔者据实把这部分电路测绘下来,见图。市电电源电压经D17、D18及D1内部的半桥整流后,再由R35、R36、D19、RB7和C11二次分压、滤波、取样后送入单片机MCU⑦脚,单片机据此信息来判断电源电压是否正常,从而发出相应指令,在电压低于160V或高于250V时,停止加热驱动脉冲输出并显示数字代码指示故障。经仔细检查,发现分压电阻R35、R36、R37均符合电路的设计和使用要求,D19、MCU也完好无损,但C11损坏,测其漏电电阻为98kΩ,改用一只10μF/50V的电解电容将其更换。然后接一个德力西牌TDGC2型2kVA的接触调压器(俗称圆盘式手动调压器),分别调整输出150V、250V电压时,电磁炉过、欠压保护电路动作,停机自保。至此,检修工作完成。
