观察此电磁灶，置低、中挡加热时工作正常，但当切换到最高加热挡时立即烧保险丝，室内DZ～47～63、C16型空气断路器也随即跳闸！

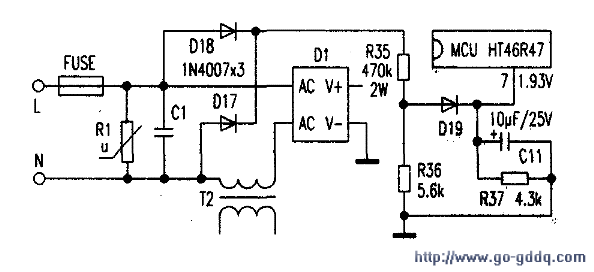

　　经查，250V／AC、10A保险丝和IGBT管被击穿、烧毁。这已是接连第二次损坏了，不能不引起笔者的关切。用DT890D数字表测得当时市电电压为255VAC，查阅使用说明：“当电源电压低或高变化时，电磁灶将自动调整、稳定功率输出。并当低于160V或高于250V时自动停机保护。数码显示FD指示电源电压过低，F1指示电源电压过高”。目前故障发生时无F1代码显示，说明该电磁灶的市电过、欠压保护电路并没有起作用，动作失灵了！这恐怕是屡损IGBT管的真正原因吧！笔者据实物把过、欠压部分电路测绘下来，详见图所示。按图索骥：市电源电压经D17、D18及D1内部的半桥整流后，再由R35、R36，D19、R37和C11二级分压、滤波，取样后送入单片机MCU的⑦脚，单片机据此判断电源电压是否正常。从而发出相应指令，在电压低于160V或高于250V时都停止加热驱动脉冲输出，并显示数字代码指示故障。

　　经仔细检查，发现分压电阻R35～R37均无异常；D19、MCU也完好无损，但C11损坏。用一只10μF／50V的电解电容更换后，接驳一个TDGC2型2kVA的接触调压器（圆盘式手动调压器）分别调整输出150V或250V电压时，电磁灶欠、过压保护电路动作，停机自保。说明这部分电路已能正常工作，至此故障排除。

　　小缩：（1）过、欠压保护电路上的元器件是厂家根据电源适应范围进行调节后确定的，对电阻、电压等参数精确度要求高，不能随意改动。（2）当发现市电电压不正常时，停用电磁灶，也是一种折中的良策。
