观察此机冷机开机有图有声，正常，约半分钟后即变为无图无声，成黑屏，面板电源指示灯蓝、黄交替闪亮。关机后无法重新开启。根据实物测绘出了该机相关故障部分的电路图。现将此机检修实录介绍如下。

　　一。拆板方法
    先用内六角改锥（也可用宽度适宜的平口改锥。用锉刀将两边锉去一些，直到平口顶端能斜卡人内六角螺孔内为止）。将背投外盖罩的内六角螺钉取下。取下外罩后即可看到如图l所示的内部电路板结构分布图。拔掉三大块电路板间的连接排线和相关插件。注意地线单线插头内有一倒扣卡，需用尖头顶针往扣卡孔内顶一下方可拔下。再拔高压包上的高压线与聚焦线，这些高压线是由塑料弹性内扣卡卡在高压包上的。拔时需将高压线稍向左或向右转动一下。再用小平口改锥将塑料内扣卡往里挤一下，同时另一手稍用力往上一提便可取下。千万别用猛力。以免损坏塑料固定卡口。拔下后需注意塑料卡口在高压线上有扣压过的一豳痕迹。应在此圈上用笔作一记号。便于复原。

　　二、检修与分析

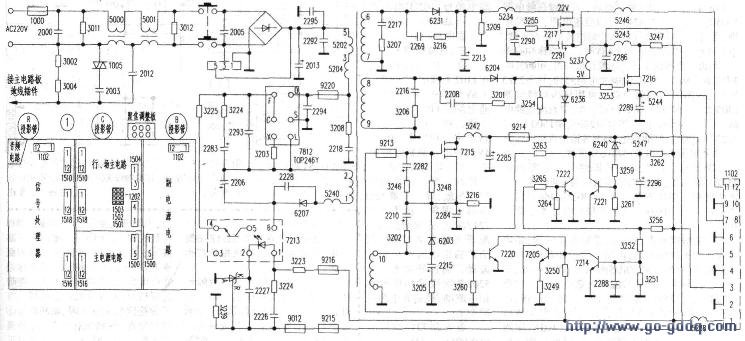

   由上述故障现象可知，该背投彩电故障部位应在电源及相关保护电路部分。摘下副电源电路板和主电源及行场电路部分的板子。根据这两块电路板上的实物元器件绘出的副电源电路图如上图所示。主电源及行场方面电路图如中图、下图所示。

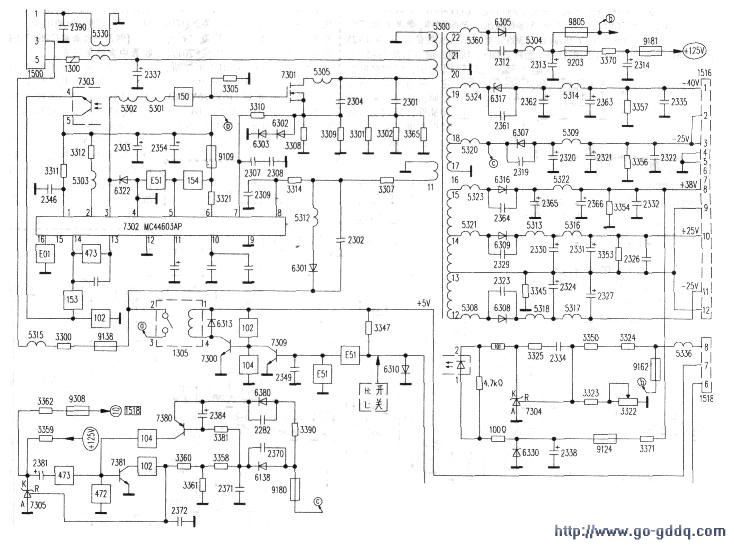

　　接下来将电路板复原。开启电源并依据图3所示电路图。测得主电源输出端电容2313处冷机开机时有正常的+125v电压。同时可听到DC5v继电器1305有“嗒”一声吸合声。工作约半分钟后声、图消失。同时也听到继电器触点的释放声。立即测2313处电压已降为0V，而测交流整流输出2337处有+300V电压。据此说明主开关电源已停止工作。按图测继电器1305（1）端有0-4V之间的断续波动电压，1305常开触点因无额定5V工作电压而不吸合。由图3可知，继电器1305工作电压是由插线排座1518（7）端供给，并由（6）端低电平控制三极管7309截止，7300导通使1305得电吸合。开关集成块7302得电工作，主开关电源启动工作。

　　摘下该板细查，相关元器件完好。并模拟从排座1518（7）端接入+5V稳压电源，用改锥短接7309的b-e极，继电器1305能稳定吸合，证明+5V继电器部分电路应是正常的。
