此时，为确保主电源电路正常，特进行了确认检查：在摘板情况下。已断开220V交流高压。此时为判定集成块7302性能的好坏。可通过在继电器1305（3）端处外接上+24V可调稳压电源。负端接地。再用示波器观察（3）端脉冲输出波形是否正常。

　　当外接稳压电源调至大于18v时，（3）脉冲应消失。而进一步确认主开关电源正常与否。可断开上页中图中的跨线9805、9181、9308和电阻3359，并在2313处外接60W灯泡为假负载。再用导线将继电器1305（2）、（3）脚焊接短路，并将自制的交直流变换电路板（如左图所示）接人上页中图排线插头座1500中，接通220V交流电，灯泡亮起。测试各输出直流电压正常。由此可确认主电源电路部分正常。

　　需注意。检查此板元器件时一定要放掉2337上的高压，以免损坏场效应管。测试中千万要注意高压操作安全。有关7302MC44603集成块资料可参见1998年<电子报>合订本上册第368页。

　　接着继续检查1518（6）、（7）端电压来源，是由信号处理电路板而来。再摘下信号处理电路板。

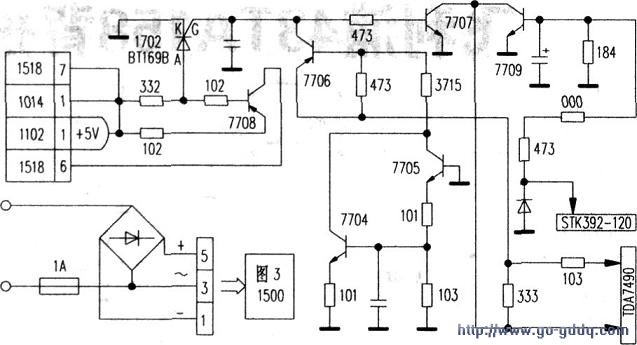

　　绘出相关的+5V电路如图5所示。从图中可知。正常工作时单向可控硅1702应在截止状态，三极管7708截止。1518（6）脚为低电平。（7）脚为+5V，图3中继电器得电吸合工作，而一旦会聚功放块STK392—120或者音频集成块TDA7490出现故障，将导致三极管7706瞬间导通，触发单向可控硅1702导通，进而7708导通，排线座1518（6）输出高电平。使图3中7309导通，7300截止，1305失电释放。7302失电，电路处于保护状态。经检查右图所示电路图上元器件正常，而查该处的+5V电源是由连接排线从副电源板1102（1）端而来。可基本确定故障点在副电源板上。

　　三。故障处理
     取下副电源板，在1102（1）端接上摩托车6V灯泡为假负载。

　　通电测试1102（1）端电压值，刚开启时正常5V电平。稍后便在0～4V问波动。观察灯泡为一亮一暗交替闪亮。检查上页上图中±5V电路中元器件均正常。替换稳压回路上的三端稳压块7212无效。焊下光耦7213，测得（4）、（5）脚间有反向漏电现象。由于光耦7213漏电。导致通过副电源开关集成块7218控制后的输出电压产生相应波动。通过开关变压器5202各次级输出电源也相应波动，最后有电源保护产生。

　　查光耦7213型号为COYSONG-V445-A63，因无原配件，参考光耦器件相关参数值后。选用4N25代换。通电后测得+5V电压稳定。灯泡亮度恒定。现将所有电路板复原。插好相应排线及插件。开启电源后背投彩电工作正常。

　　注：各附图中。电阻符号内有数字的为片状电阻。无数字表示的电容为片状电容；根据实物绘制的电路图，仅供维修时参考。
