波导G100手机红色信号灯不亮
来源:本站整理  作者:佚名  2010-08-27 08:34:33

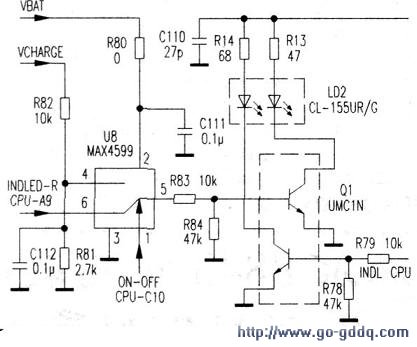

  与故障有关电路如图所示,检查该机,发现红色信号灯始终不亮,而绿色信号灯能够正常点亮。说明故障只限于红色信号灯相关电路。加电后用短路法检查,发现用镊子短路Q1中三极管的c、e极,红色信号灯可以点亮,说明LD2中的红色信号灯及其供电电路正常。继续检查,发现U8(MAX4599)电子开关芯片第(2)脚没有VBAT供电电压,检查相关的电阻R80,发现其虚焊,将其补焊后试机,一切正常,故障排除。
