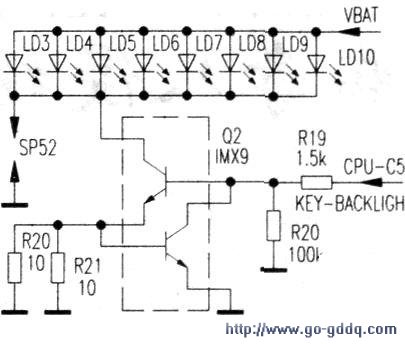

与故障有关电路如图所示。键盘照明灯暗亮，说明键盘照明控制信号已经加到键盘照明电路，故障的原因可能是键盘照明供电回路电阻增大或键盘照明灯性能下降引起。加电后检查VBAT供电正常，用镊子短路Q2控制管中三极管的c、e极，LD3～LD10键盘照明灯能够正常点亮，怀疑Q2控制不能正常导通，但更换后无效。检查控制信号分压电阻，发现R19（1.5kΩ）变值，阻值增大到16kΩ左右，将其更换后试机，恢复正常，故障排除。
