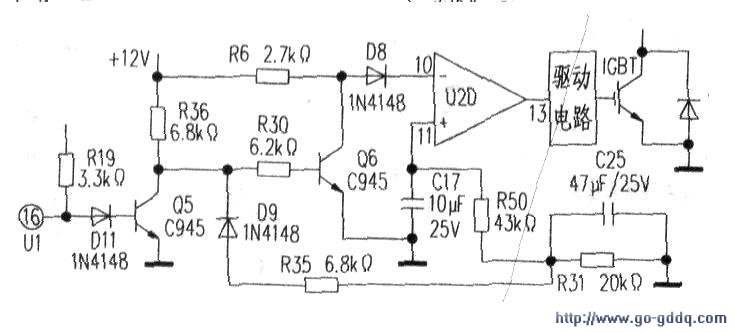

先应检奁开，关机控制电路和相关保护电路（相关电路图见图）。

　　为确保电磁灶工作正常，能开机加热，各相关保护电路不应动作。经查各相关保护电路均没有动作。为此，故障范围缩小至主控中央微处理器U1及外围电路中。中央微处理器一般不易损坏，故先从外围电路查起。

　　开机状态下，先测U1（16）脚低电平，正常。此时三极管Q5应截止，测Q5的c极电压只有2V，不正常。怀疑三极管Q5c、e极间短路击穿，导致三极管Q6无法饱和导通；集成块u2D反相输入端（10）脚电平高于同相输入端（11）脚电平，输出端（13）脚输出为低电平“0”

　　V，功率组件ICBT因无推动信号而关断（无法工作），故电磁灶无法加热。更换三极管Q5后，故障排除。
