该机开机约30分钟，突然听到机内“嘭”一声，随即全部指示灯熄灭，显示屏无显示，电磁炉不加热。

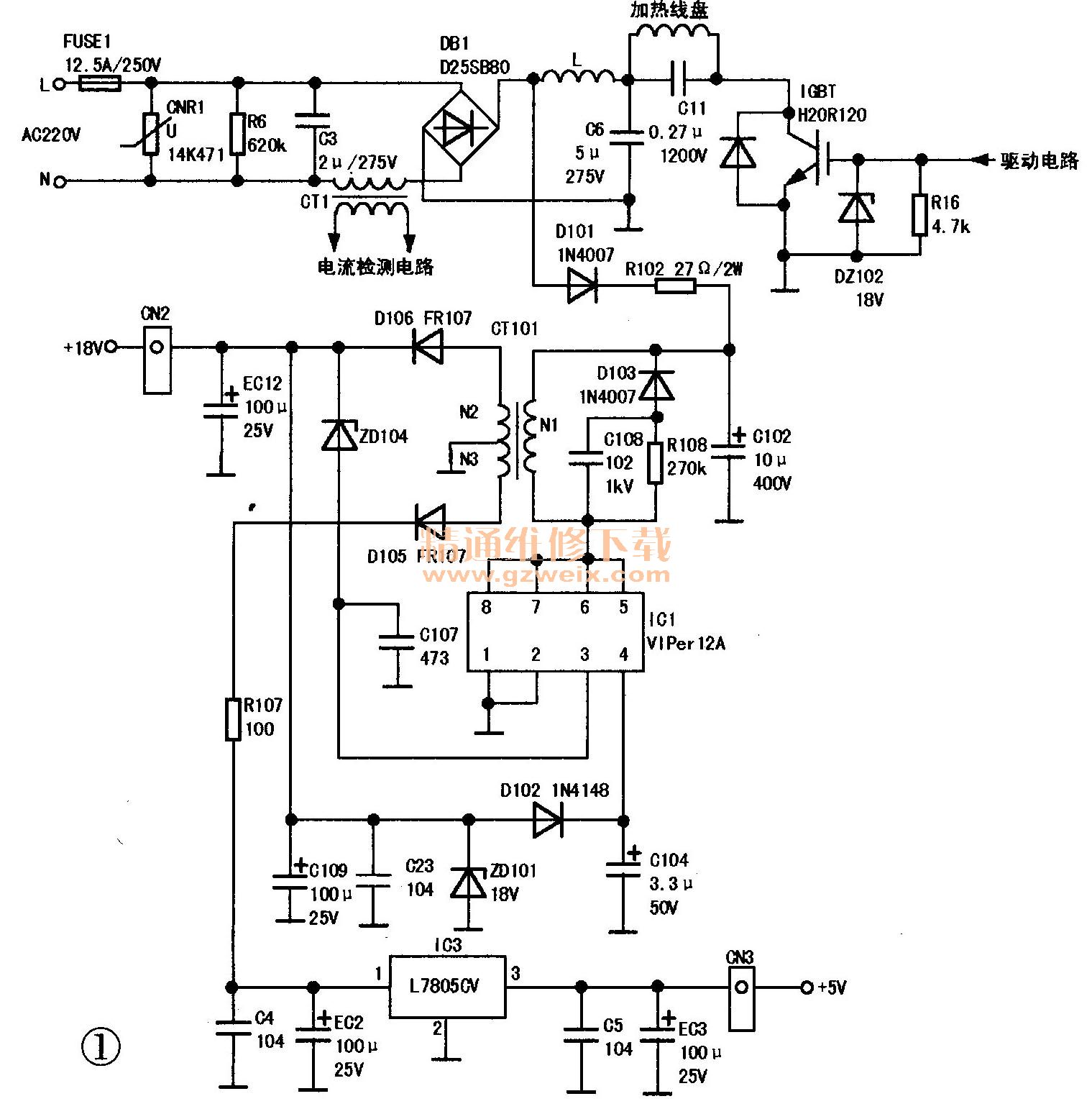

    分析检修：故障现象说明电磁炉发生过流短路故障，通常是电源输人电路、整流滤波电路或高频谐振电路相关元件损坏，实绘相关电路如图1所示。拆开面盖，目测FUSE 1爆裂，检查后续电路各元件，发现DB 1及IGBT均击穿短路。于是先更换DB1 （D25SB80）、IGBT（H20R120 ），然后在烧断 FUSE 1的两端接人一只100W/220V白炽灯泡。接通电源开机，灯泡很亮，说明电磁炉仍存在短路故障。断电，重点检查IGBT外围元件及其驱动电路，发现稳压二极管DZ102 （18V ）已开路，由此造成IGBT门极电压过高而击穿门控管，进而殃及DB1和FUSE1。更换DZ 102后试机，灯泡微亮后立即熄灭，这说明短路故障已排除。拆走灯泡，更换FUSE1（12.5A/250V ），放上锅开机，电磁炉正常加热，故障排除。
