格兰仕CH2122K型电磁炉不加热故障检修
来源:本站整理  作者:佚名  2014-01-22 07:52:47

    故障现象:开机后,瞬间显示4个“8”后停机,不加热,风扇也停止转动。反复按动电源开/关键,偶尔显示“E2”,随即变为“0”后又能正常工作。

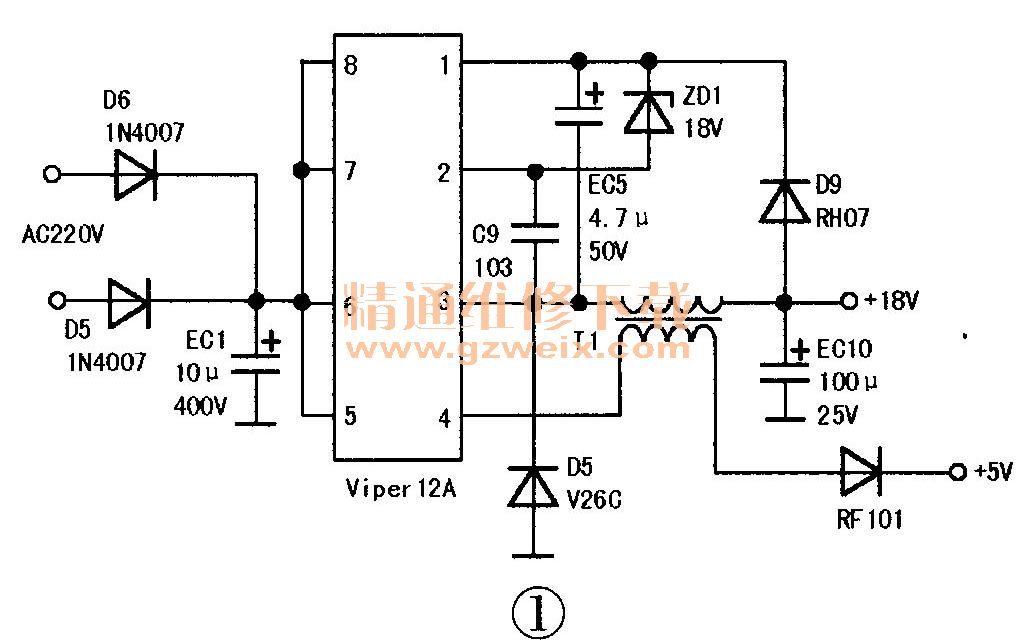

    分析检修:查阅有关资料得知:“E2”表示电网电压过高(高于AC250V)保护。仔细检查相关电路元件,没有发现元件损坏,但感觉风扇转速有些慢,且无力。检测风扇电机的供电电压为12V(正常时为18V),偏低很多。18V电压是由开关变压器(T1)次级感应电压经D9、EC10整流滤波所得,如图1所示。仔细观察后发现,位号为ZD1(18V稳压二极管)的负端有少量绿色锈蚀,焊下测其阻值,正向为6kΩ,反向为80kΩ,正常时反向阻值为无穷大。另换上一只好的18V稳压二极管后,故障排除。若无18V稳压二极管,可用两只9.1V稳压二极管串联代用。
