分析检修:根据维修经验,此故障原因多是风扇工作异常,导致炉内温度急升,机器自动保护关机。拆盖检查风扇,用手拨动扇叶,转动自如,拔出风扇接头,外接12V直流电源试验,风扇运转正常,判断故障应在风扇驱动电路。

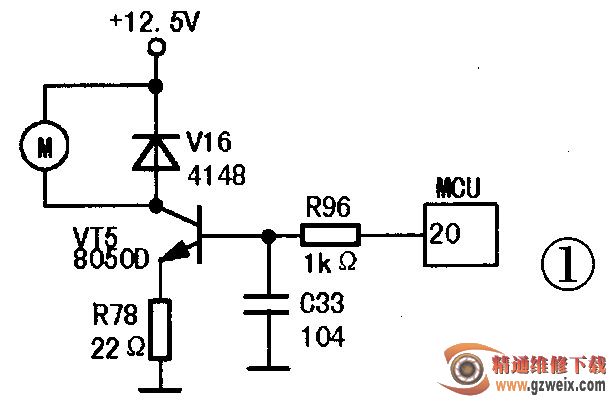

通电后,微处理器MCU20脚输出高电平,经R%加至驱动管VT5(8050D)的基极,如图1所示,VT5导通,+12.5V电压经风扇及VT5,R78到地形成回路,风扇得电工作,把炉内产生的热量排出机外。测量MCU20脚有正常电压输出,测量VT5基极也有电压,但不导通,怀疑VT5损坏,拆下测量已开路,换新后试机,风扇运转正常,故障排除。
